產品名稱：GX-B1跑偏開關，兩級跑偏開關
產品型號：GX-B1
所屬類別：兩級跑偏開關
發布時間：2014-05-26
已獲點擊：337
詳細說明

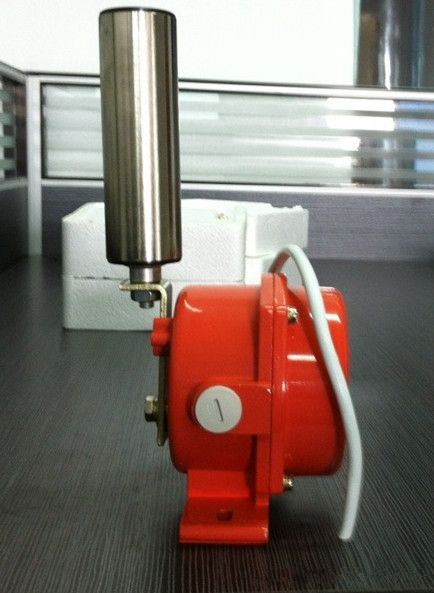

GX-B1跑偏開關，兩級跑偏開關
一、產品簡介
GX-B1跑偏開關，又稱防偏開關， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，用于皮帶跑偏檢測，主要應用在：常規皮帶輸送機、裙邊式給料機、輸送機、地下、索道支撐皮帶輸送機、重型極限開關、堆料/取料系統、起重機、挖掘機起重臂限位、輪船裝卸系統、水平給料機等。
二、工作原理
跑偏開關固定定輸送機皮帶支架上，動作桿靠桿皮帶一側，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，當皮帶跑偏時，迫使動作桿偏離，觸動報警微動開關。如果繼續偏離，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，觸動別一組觸點，輸送機就會保護性停機。
三、產品特點
引進美國技術，關鍵零部件進口；
兩級動作，第一級報警，第二級緊急停機；
綬用的外形設計，即可安裝在輸送機縱梁頂部，也可安裝在其兩側；
堅固厚實的鑄鋁外殼，適合工業環境應用；
整體式蓋板設計、使得安裝接線非常方便；
無須拆除動作桿，即可打開蓋板。
四、技術參數
輸出觸點：兩組IPDT,10A/500V；
動作角度：第一級10度，第二級20度；
作用力;3-4kg;
動作桿距皮帶邊緣安裝距離：25-75mm;
出線接口螺紋：3/4 NPT,兩個；
防護等級：IP67,適合室外安裝。
