產品型號：GX-B1

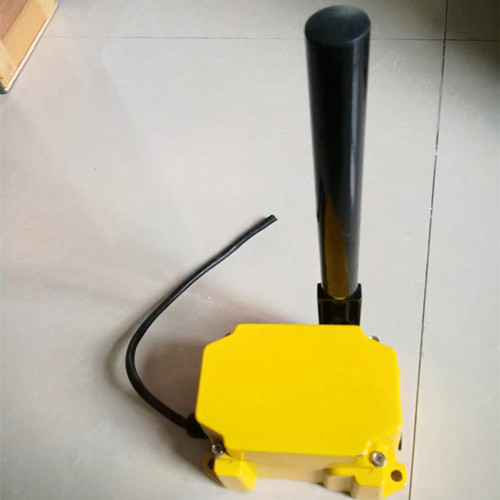

GX-B1兩級跑偏開關
一、產品簡介
GX-B1兩級跑偏開關，又稱防偏開關，用于皮帶跑偏檢測，主要應用在：常規皮帶輸送機、裙邊式給料機、輸送機、地下、索道支撐皮帶輸送機、重型極限開關、堆料/取料系統、起重機、挖掘機起重臂限位、輪船裝卸系統、水平給料機等。
二、工作原理
跑偏開關固定定輸送機皮帶支架上，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，動作桿靠桿皮帶一側，當皮帶跑偏時，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，迫使動作桿偏離，觸動報警微動開關。如果繼續偏離，觸動別一組觸點， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，輸送機就會保護性停機。
三、產品特點
引進美國技術，關鍵零部件進口；
兩級動作，級報警，第二級緊急停機；
綬用的外形設計，即可安裝在輸送機縱梁頂部，也可安裝在其兩側；
堅固厚實的鑄鋁外殼，適合工業環境應用；
整體式蓋板設計、使得安裝接線非常方便；
無須拆除動作桿，即可打開蓋板。
四、技術參數
輸出觸點：兩組IPDT,10A/500V；
動作角度：級10度，第二級20度；
作用力;3-4kg;
動作桿距皮帶邊緣安裝距離：25-75mm;
出線接口螺紋：3/4 NPT,兩個；
防護等級：IP67,適合室外安裝。
兩級跑偏開關型號大全
GX-B1、SMS-KPP-02
SMS-KPP-01、DPP-LJ2
GHLS-10-45、NKPK-10-45
GHLS-10-45、DQK2-15A-30B
