產品名稱：兩級跑偏開關CK-4-FBK911L-PP
產品型號：CK-4-FBK911L-PP
所屬類別：兩級跑偏開關 > 跑偏開關

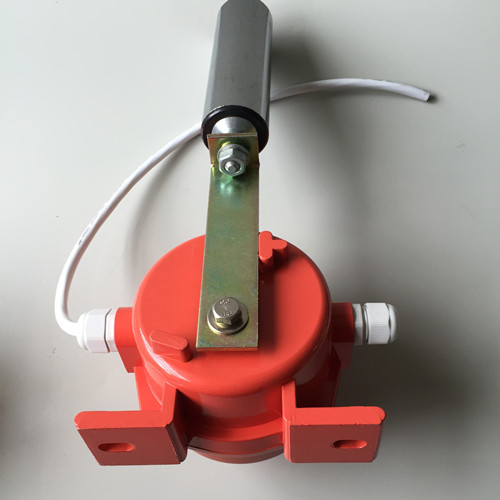

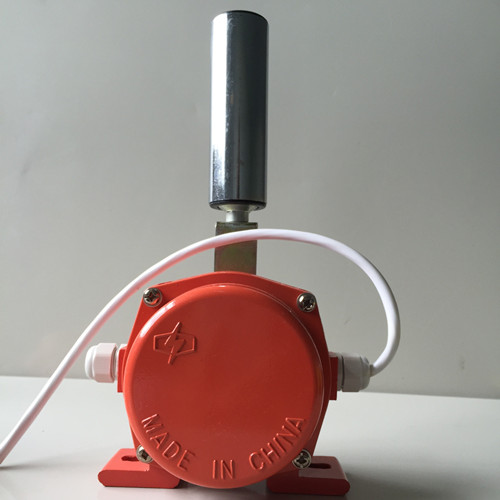

兩級跑偏開關CK-4-FBK911L-PP
兩級跑偏開關廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業屬機電融合一體的新技術產品。
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，立棍自動復位。
兩級跑偏開關CK-4-FBK911L-PP特點
1、采用鋁合金精密壓鑄殼體，強度高、重量輕。
2、機內采用進口的行程開關，觸點容量大、動作靈敏 可靠。
3、防護等級達IP65，可在惡劣的環境中長期工作。特殊的環境可選特殊的表面處理。
技術參數
1、額定電壓：AC380V
2、額定電流：5A
3、觸點數量:二組獨立的常開、常閉接點
4、外殼防護級別：DT型塵密外殼，防護等級IP67
5、周圍環境溫度：-25～80℃
6、開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7、外形尺寸：殼體L×W×H（mm）190×135×100。
8、操作力：5～7㎏
9、通訊接口：可提供RS485地址編碼，聯網通訊。
兩級跑偏開關CK-4-FBK911L-PP設備描述
1、通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動報警微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
2、通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。CKCKPP-G-20-35二級跑偏開關
3、動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
4、動作桿法向角調節范圍為22.5。
5、法向夾角為10。時報警觸點動作，法向夾角為30。時停機觸點動作。
6、都具有兩種動作功能，一級動作用于報警，二級動作用于自動停機。
