產品名稱：K30-38打滑欠速開關

產品型號：K30-38

所屬類別：欠速開關

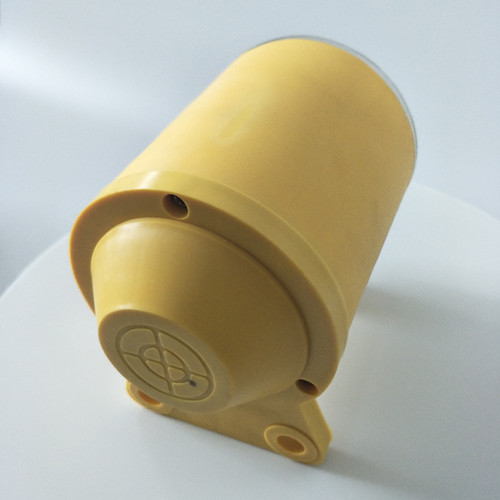

K30-38打滑欠速開關

欠速開關K30-38是一種經濟，可靠性強，對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號地獄或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動部件，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，無磨損，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼采用防水防塵設計兩摞固定殼體，可直接安裝在惡劣環境中使用。

安裝使用

感應面與開關面激勵4mm為佳。感應點可以是從動輪處凸出部分，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，也可以采用凹面作為感應面，如果從動輪側面無凹凸免，可以從動輪內側骨架上焊接一厚度為7mm鐵片作感應面，感應面面積必須大于開關感應面（出廠時已配感應面）

K30-38打滑欠速開關|失速開關|非接觸式打滑欠速開關

設置說明
1、當電源接通時，繼電器吸合延時約10秒，綠燈和紅燈亮；數碼管顯示的是每分鐘的轉數（各數字不閃爍）；
2、打滑速度設置：按"設置鍵△"出現數碼管顯示為"000"且各位閃爍，通過"鍵 "和"鍵 "輸入123；再按設置鍵，數碼管顯示為打滑速度，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，再按"鍵 "和"鍵△"可修改打滑速度，再按"鍵△"，打滑速度設置完畢；
3、轉數高于設置的打滑速度繼電器吸合，否則繼電器斷開；一般打滑速度的設置低于機器正常轉數的20%-30%。

工作原理

1.比較所采集的脈動型號值是否小雨設置值，開關正常工作必須在被檢測的轉動輪上提供一個采集脈沖信號的感應點。

技術參數

1.工作電源電壓：AC 220V

2.檢測范圍：  0.5m/s-9.99m/s

3.脈沖6-120HZ   轉速：0-3000rpm

4.開機延時：  7秒

5.開關數量： 1組常開   1組常閉  II型為2組常開2組常閉。

6.觸點容量：AC220V 50Hz 5A

7.探測指示器：當速度范圍在設定范圍內時，繼電器輸出。LED發亮有助于檢測傳感器或檢查接線故障。

接線方式

1.本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。
