產品型號：BKPT1-12-30、BKPT1-10-45
詳細說明

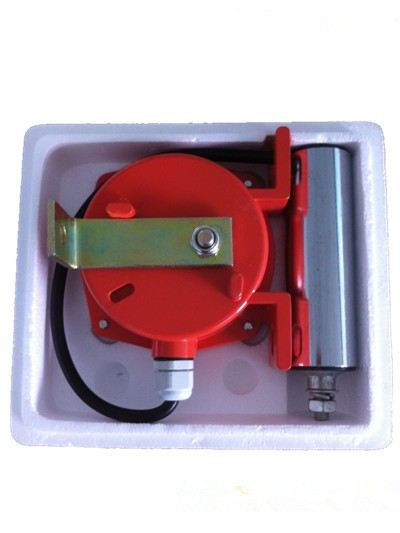

兩級跑偏開關、BKPT1-20-35
KPT1-10-45、KPT1-20-35、KPT1-12-30皮帶跑偏保護、跑偏開關
兩級跑偏開關
跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。
開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。
基本原理
輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
兩級跑偏開關由硬接點及地址編碼電路組成，兩個微動開關分別用于一級跑偏報警硬接點和二級跑偏報警硬接點，分別用于輸送機跑偏報警和緊急停機，當地址編碼兩級跑偏開關發生動作時，地址編碼電路將立即通過通訊回路發送報警信息及地址編碼。
地址編碼兩級跑偏開關內部采用微動開關作為硬接點，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，安全可靠，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，在地址編碼開關失去供電情況下地址編碼兩級跑偏開關可具有普通保護開關的功能，不影響安全保護功能。
參數見下表
型 號
動作角度
極限角度
輸出方式
負載 電流
復位方式
可靠性
重量(Kg)
一級
二級
常開
常閉
BKPT1-12-30
12°
30°
70°
1
1
5A
自動復位
≥106次
2.5
BKPT1-10-45
10°
45°
70°
1
1
5A
BKPT1-20-35
BKPT1-12-30、BKPT1-10-45、BKPT1-20-35、BHFKPT1-12-30、BHFKPT1-10-45、BHFKPT1-20-35、兩級跑偏開關
結構特性：采用鋁合金精密壓鑄殼體，強度高、重量輕
開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
外殼防護等級達IP67，可在惡劣的環境中長期工作。
技術指標：環境溫度：-30℃ -- +70℃；相對濕度：不大于85%
一級動作角度為12°（15°）；二級動作角度30°（35°）；極限角度70°
觸點數量及容量：2組常開；2組常閉； 5A/AC 380V
防護等級：IP65
復位方式：自動復位
可靠性>1000000次
兩級跑偏開關、BKPT1-20-35、跑偏傳感器、KPT1-20-35、皮帶跑偏保護
