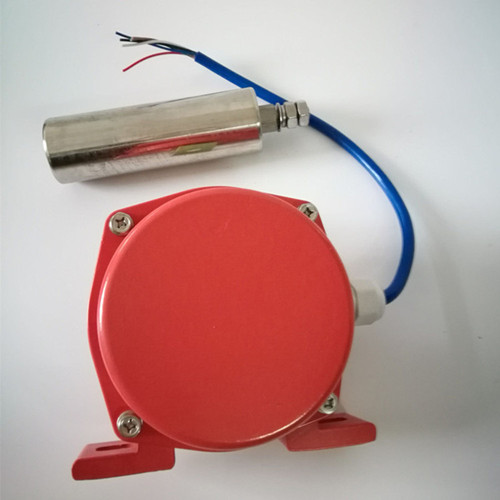

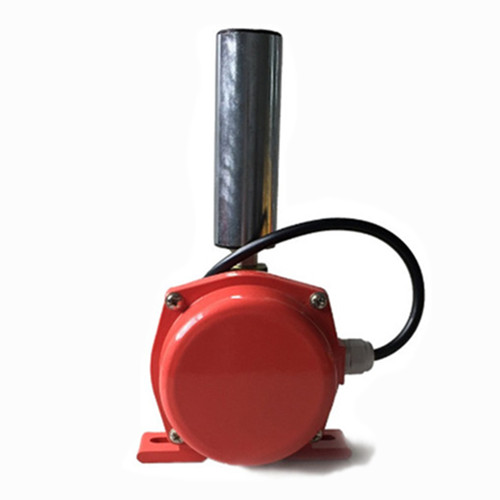

產品型號：TKHFKPT1-12-30
跑偏開關型號
卓信專業生產皮帶輸送系列保護裝置：拉繩開關，跑偏開關，打滑開關，料位開關，料流檢測裝置，欠速開關，撕裂開關等產品型號齊全，質量保證，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，歡迎來電咨詢訂購。
兩級跑開關主要用于檢測帶式輸送運行中的跑偏現象，按膠帶實際跑偏量輸出報警或停機信號，可有效的防止膠帶跑偏開關而產生的事故，是一種保護裝置。
兩級跑偏開關是輸送帶自動化中不可缺少的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的目的自動報警和停機的報警裝置。
傳感器：兩跑偏開關
類別：行程開關，位置開關
常用名：跑偏開關，雙極跑偏開關、二級跑偏開關、皮帶跑偏開關、皮帶跑偏監測裝置。
工作原理

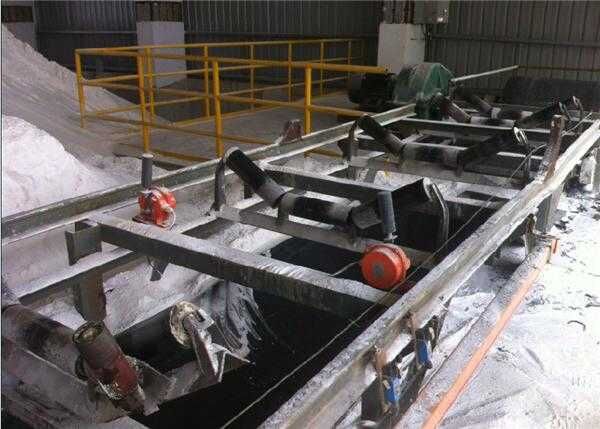

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
特點
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
安裝方便，免維護
輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
電源適應性廣：24~380V
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
訂貨須知
1、選配件：安裝支架。
兩級跑偏開關 跑偏開關型號
HFKPTH2-30、XTBP-20、KPT1A-20-35、 YXP-12-30、NST1-12-30、XTD-PK-12-30、YHP-20-30、YHP-20-35、DPK-20-35、 RPK-1、RPK-2、XLPP-12-30、DDP-LJ2、NKPK1-12-30、KPT1-20-35、KPT1-10-45、PNS-II、RHP-Y、JSB/KPP12-30、XLKPT1-12-30、KBW-220P、KPT1-20-35、KPT1-10-45、XTBP-30、JPK1S、LW-PKG-12-30、XTBP-20-35、XLLP-1、XTBP-20-30、PXA-02GKH-10-30/C、KGE9A、KPT1-12-30、THP-12-30
，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。傳真：0537-2228358
