產品型號：KG1007A
防爆型式：礦用本質安全型EXibI；
外殼防護等級：IP65
觸點容量： AC380V、DC220V 5A（煤礦井下使用時須和本安電路連接）
探桿動作轉動最大角度：大于70°，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，雙向轉動
觸點動作時探桿轉動角度：20°±3o（一級）、35°±3o（二級）
特點為：
a. 體積小、重量輕、密封性能好、維護方便；
b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；
c. 探桿具有縱向防沖擊性能；
d. 探桿上裝有尼龍滾動護套，當探桿和膠帶摩擦時起保護作用；
e．采用出線口形式，結構簡單、可靠。
工作原理
膠帶正常運行時，跑偏開關的探桿與膠帶基本垂直。當膠帶跑偏時，膠帶碰到跑偏開關的探桿，并帶動探桿軸旋轉，當探桿偏轉到動作角度時，使其內部的行程開關動作，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，發出跑偏信號。

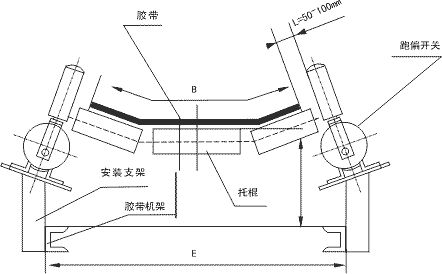

安裝示意圖如下
注意事項
a. 煤礦井下使用時必須與本質安全型電路連接；
b. 該跑偏開關探桿只可向順時針方向（圖1中的箭頭方向）轉動，故安裝跑偏開關時，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，必須保證膠帶跑偏時探桿的旋轉方向按順時針方向轉動。
