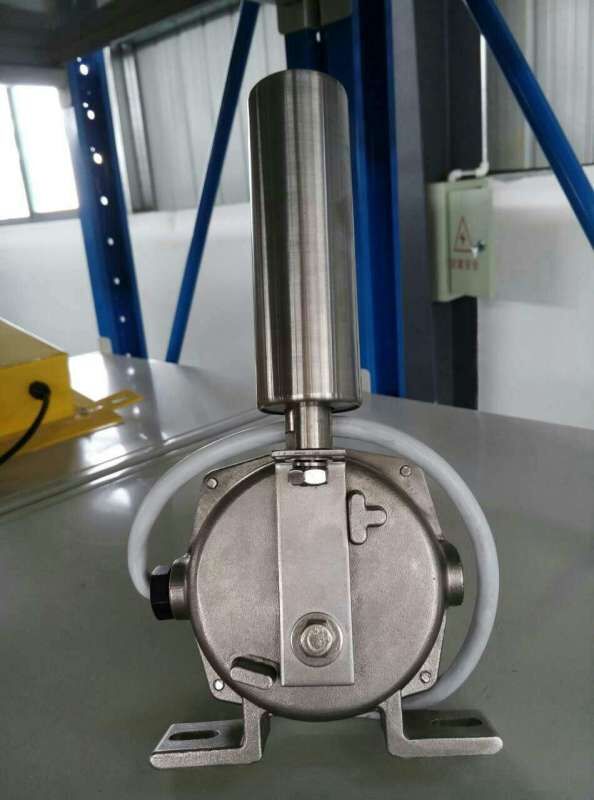

產品名稱： 跑偏開關HQPA-RD1736ZM/LY，380V
產品型號： HQPA-RD1736ZM/LY
所屬類別：兩級跑偏開關 > 跑偏開關
兩級跑偏開關HQPA-RD1736ZM/LY質量可靠
規格型號：跑偏傳感器HQPA-RD1736ZM/LY 品牌：TUERKE/卓信
兩級跑偏開關HQPA-RD1736ZM/LY主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
兩級跑偏開關HQPA-RD1736ZM/LY工作原理：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，膠帶機復位正常運行后，立棍自動復位。
兩級跑偏開關HQPA-RD1736ZM/LY技術參數：
使用環境條件：環境溫度：-30℃～+50℃
相對濕度：不小于85%
動作角度：一級10° 報警信號，二級30° 停機信號；
動作力：3Kg
觸點容量：AC380V/5A
可靠性：＞1000000次
防護等級：IP67
超速開關 LY1-1/600、超速開關、LY1-1/750D、LY1-1X/600超速開關
LY1-1/1000D、LY1-1/600D
施邁賽行程開關
ML441-11Y/SCHMERSAL
ML441-11Y-2512-6、
MS441-11Y、行程開關JDHK-2L
ML441-11YT-2512-6
傾斜開關
TILT SWITCH傾斜開關ST-20、20-39
雙向拉繩開關HQLA-RD0320ZM/LY2
兩級跑偏開關HQPA-RD1736ZM/LY
，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。傳真：0537-2228358
