產品名稱：防爆（總線）跑偏開關EXKPT1-DP-20-35
產品型號：EXKPT1-DP-20-35
所屬類別：兩級跑偏開關 > 防爆兩級跑偏開關

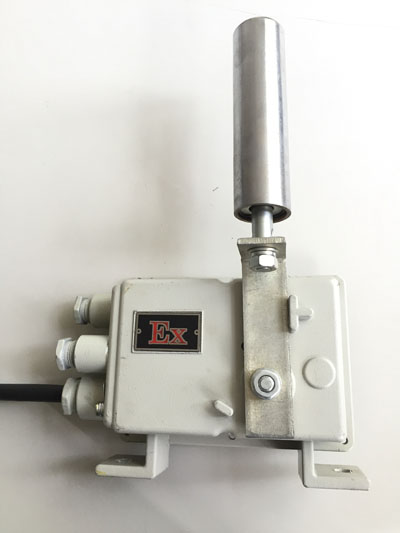

防爆（總線）跑偏開關EXKPT1-DP-20-35
防爆（總線）跑偏開關EXKPT1-DP-20-35適合多種行業，諸如礦山、倉庫、港口等的防爆環境中使用。尤其適合選煤廠防爆環境使用。具有普通型和總線型兩種形式。其中總線型是在普通型的基礎上通過內嵌先進的Dupline總線通信模塊，可實現地址編碼功能。適用于遠距離帶式輸送機，遠程監測現場設備的運行情況，用以解決人工尋找故障點所帶來的不便。我公司供應型號： EXKPT1-DP-20-35，EXKPT1-DP-12-30，EXKPT1-DP-10-45
Dupline現場總線技術，采用雙絞線通信連接，其最大的特點是I/O模塊直接由總線供電，因而不需要外部電源，這使得安裝工作非常靈活，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，在沒有就地電源時體現出很大的優勢。
Dupline現場總線可與世界各知名品牌PLC連接。
產品特性與工作原理：
開關本體結構特性
產品采用鋁壓鑄成型外殼，內外靜電噴塑，外觀莊重，結構簡潔緊湊，總量輕。
采用進口品質微動開關，開關觸點容量大，動作靈敏，接點可靠。
配置進口彈片插接式接線端子，滿足各種接線需求。
配置多路進出線端口，配線安裝無需接線盒。
接線腔與機構箱一體，接線及檢修操作方便。
Dupline總線技術特性
所有總線型開關通過一條雙絞線傳輸數據且無需電源供電，大量減少現場電纜用量。
傳輸距離達10公里，無需中繼器。
通信速度快，從現場設備到網關響應時間小于272ms。
與PLC和計算機靈活連接。
自由拓?fù)洌垢蓴_能力強。
工作原理
當帶式輸送機現場發生跑偏時，膠帶邊緣帶動立輥使之傾斜。若立輥傾斜角度大于開關的第一級（輕跑偏）動作角度時，立即發出一級報警信號；如果立輥繼續傾斜大于第二級（重跑偏）動作角度時，則輸出二級停車信號。
膠帶跑偏故障恢復正常后，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，立輥自動復位。
一、二級動作信號可根據用戶需要提供常開或常閉信號。一般出廠默認均為常開信號。
總線型開關，在其產品內部已完成Dupline通信模塊與開關動作接點的配線。當現場開關動作時，故障點地址信息立即通過總線上傳到PLC或計算機，同時開關本體也可提供開關接點，直接用于控制回路。
技術特性
開關本體技術參數
環境溫度：-40～+50℃
相對濕度：0～95%RH（+25℃）
大氣壓力：80～110KPa
輸出方式及數量：2常開
負載電流：AC220V 5A，DC24V 5A
可靠性：＞10萬次
動作力：75～100N
第一級動作角度：1:12°,2:10°,3:20°
第二級動作角度：1:30°,2:45°,I3:35°
極限角度：75°
防護等級：IP65
防爆等級：ExdⅡ
工作環境：在符合安全標準的具有甲烷等爆炸性氣體的場合，應無顯著的動搖和劇烈沖擊振動。
Dupline總線技術參數
總線接口：Dupline現場總線
拓?fù)浞绞剑鹤杂赏負?/span>
響應時間：≤272ms
傳輸距離：10Km
地址范圍：128，每個地址可共用
通信電纜：RVVP或RVSP2×(≥1.5)mm2
卓信生產和銷售皮帶輸送保護裝置：防爆雙向拉繩開關，防爆跑偏開關，防爆失速開關，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，溜槽堵塞檢測裝置，縱向撕裂開關，防水防塵拉繩開關，防水防塵跑偏開關等，歡迎新老顧客來電咨詢采購。
