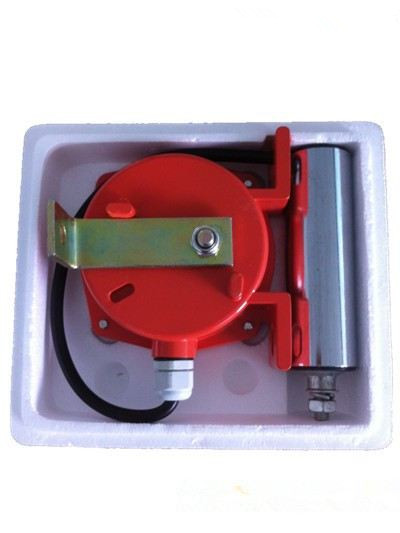

產品名稱：輸送保護裝置 兩級跑偏開關DKZ-L312-CT
產品型號：DKZ-L312-CT
輸送保護裝置 兩級跑偏開關DKZ-L312-CT主要用于檢測帶式輸送機運行中的跑偏現象， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，按膠帶實際跑偏量輸出報警或停機信號，可有效的防止由膠帶跑偏而產生的事故，是一種保護裝置。
本公司產品列表
接近開關 電感式接近開關 電容式接近開關 霍爾式接近開關 磁性接近開關 耐高溫接近開關 耐腐蝕性接近開關 無觸點接近開關 本安型接近開關
光電開關 對射光電開關 漫反射光電開關 鏡面反射光電開關 圓柱型光電開關 方形光電開關 遠距離光電開關 光電傳感器
磁性開關 磁性傳感器 氣缸磁性開關 磁感應開關 無觸點磁性開關 防爆磁性開關 記憶型磁性開關 無源磁控開關 耐高溫無源磁性接近開關 井筒開關
停車開關 位置控制開關 提升機專用井筒開關 澆灌型磁感應開關
雙向拉繩開關 拉繩開關 拉線開關 急停開關 緊急閉鎖開關 防爆拉繩開關 不銹鋼拉繩開關 雙向平衡拉繩開關 拉姆齊拉繩開關
跑偏開關 兩級跑偏開關 皮帶跑偏開關 防爆跑偏開關 不銹鋼跑偏開關 鋁鋅壓鑄跑偏開關 跑偏控制器 防偏開關 拉姆齊跑偏開關
打滑開關 皮帶打滑開關 打滑檢測裝置 速度打滑開關 打滑檢測器 打滑檢測儀 欠速開關 非接觸式打滑欠速開關 礦用打滑開關
傾斜開關 耐高溫傾斜開關 探頭 不銹鋼傾斜開關 拉姆齊傾斜開關 堵塞開關 水銀傾斜開關 傾斜控制器 堵料開關
料位開關 料位計 薄膜料位計 薄膜料位開關 阻旋料位開關 阻旋料位控制器
撕裂開關 皮帶縱向撕裂開關 撕裂檢測裝置 撕裂傳感器 手柄式撕裂 彈珠式撕裂開關 拉索式撕裂開關
速度開關 速度傳感器 速度檢測開關 斷鏈保護裝置 斷鏈保護器 速度檢測儀
行程開關 施邁賽行程開關 耐高溫行程開關 限位開關 施邁賽限位開關 永磁限位開關 磁控直行程開關 閥位反饋裝置 反饋信號裝置 機械式限位開關
FJK非接觸式帶記憶閥位信號反饋裝置
工作原理
輸送保護裝置 兩級跑偏開關DKZ-L312-CT安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車結構簡單實用、性能穩定可靠防塵、防震、防潮體積小、重量輕、壽命長安裝方便，免維護；輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統；電源適應性廣：24~380V
兩極跑偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
輸送保護裝置 兩級跑偏開關DKZ-L312-CT
傳感器：兩極跑偏開關
類別：行程開關，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，位置開關
跑偏控制器
常用名：跑偏開關、雙極跑偏開關、二極跑偏開關、皮帶跑偏開關、皮帶跑偏監測裝置。
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推
力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為
常閉接點是二級停機信號。
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
訂貨須知
1、選配件：安裝支架。
