產品型號：LW-KPT1-12-30
發布時間：2018-05-28
已獲點擊：133
詳細說明

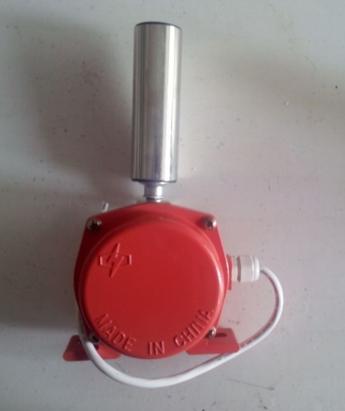

兩級跑偏開關LW-KPT1-12-30 防偏開關
一， 主要用途及適用范圍
LW-PKG系列跑偏開關是用于檢測帶式輸送機輸送帶跑偏量,實現跑偏自動報警和停機的一種輸送帶安全保護裝置。適用于煤炭、冶金、建材、電力、化工、交通等行業使用的帶式輸送機輸送帶跑偏檢測。
二，技術性能與主要參數
產品型號
LW-KPT1―□―□
開關觸點數量
1級為常開、2級為常閉
觸點容量
AC 380V 3A
開關動作角度
1級：10°12°20° 2級：30°35°45° 極限角度≤60°
工作環境
相對濕度：≤90％（25℃） 海拔高度：≤2000m
工作溫度：-30～+40℃
防護等級
IP65
重量（kg）
2.5
其他
單出線口
兩級跑偏開關LW-KPT1-12-30 皮帶跑偏開關供應商-0713 2117633
三，結構特征與工作原理

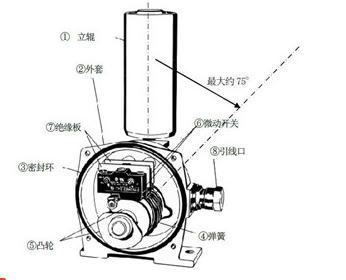

LW-KPT1-12-30系列兩級跑偏開關安裝在輸送帶兩側，當輸送帶跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，開關發出報警信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。LW-KPT1系列兩級跑偏開關具有可靠的輸送帶跑偏檢測功能，壓鑄鋁外殼，見圖一。
四， 安裝

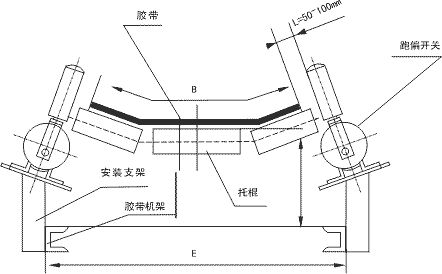

1、兩級跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶邊位于立輥高度1/3處。兩級跑偏開關安裝見圖二。
2、兩級跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3、兩級跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。當輸送機較長時，在輸送機中間位置可每隔30～35米設1對。
4、兩級跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接。跑偏開關與跑偏開關支架用螺栓連接。
接線：兩級跑偏開關引出線為四芯電纜。用戶可根據自己要求接線。
五， 運輸、貯存
1、產品在運輸過程中應避免碰撞及雨雪的侵襲：
2、產品應存放在干燥通風良好的倉庫中。
六、訂貨須知
1、訂貨時請注明產品名稱、型號和數量：
2、本產品配有安裝支架，可單獨訂貨。訂貨時請按圖二注明輸送機型號、帶寬、托輥直徑、高度及槽角：
3、特殊要求請予以注明，如輸出接點數量及要求等
本公司供應皮帶輸送系列保護裝置：雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞檢測裝置，縱向撕裂開關，欠速開關， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，料流檢測裝置，堵塞開關，阻旋料位開關等。
