產品型號：XTBP-20
所屬類別：兩級跑偏開關 > 跑偏控制器
發布時間：2019-09-29
產品產地：山東
已獲點擊：212
詳細說明

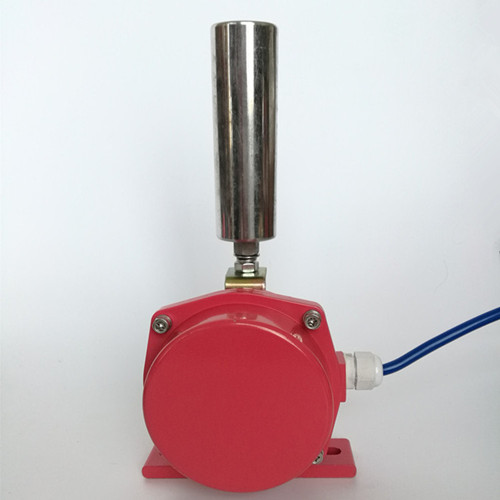

XTBP-20皮帶跑偏檢測器概述
XTBP-20型輸送帶跑偏檢測器是應用于檢測運輸皮帶運行過程中發生偏離機架中心線的故障。可有效地防止因輸送帶跑偏而造成的撒料、過負載、撕裂皮帶、損壞機械等事故的發生。可廣泛地用于冶金、煤炭、水泥、礦山、電力、糧食等工業領域的各種皮帶運輸機械中，是物料輸送系統安全保護和自動化控制必不可少的檢測裝置。
XTBP-20皮帶跑偏檢測器特點
鑄鋁外殼結構,開關結構牢固，耐沖擊力大，經久耐用。
二段檢測報警。可以分別進行皮帶一級(輕)、二級(重)跑偏的報警、控制。
開關內裝有2副轉換接點，可同時用于停止皮帶運輸機及報警。
XTBP-20皮帶跑偏檢測器技術參數
信號輸出：2個1C轉換接點的微動開關，AC250V，5A(感性負載)。
檢測角度：一級跑偏檢測動作20°,二級跑偏檢測動作35°。
電纜出線孔：3/4"-14NPT（適用外徑8～12mm電纜）
環境溫度：-20℃～60℃
防護等級：IP67
XTBP-20
XTBP-20-35
PXA-34KK-A
DPP-K2/J
HFKPTH2-30
HFKPT1-20-35
HFKPT1-10-45
HFKPT1-12-30
XTBP-20皮帶跑偏檢測器安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，芯線上配有1、2、3、4線號，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
XTBP-20皮帶跑偏檢測器 兩級跑偏開關
