產品名稱：SMS-DPP-01兩級跑偏開關
產品型號：SMS-DPP-01
發布時間：2018-07-03
已獲點擊：155
詳細說明

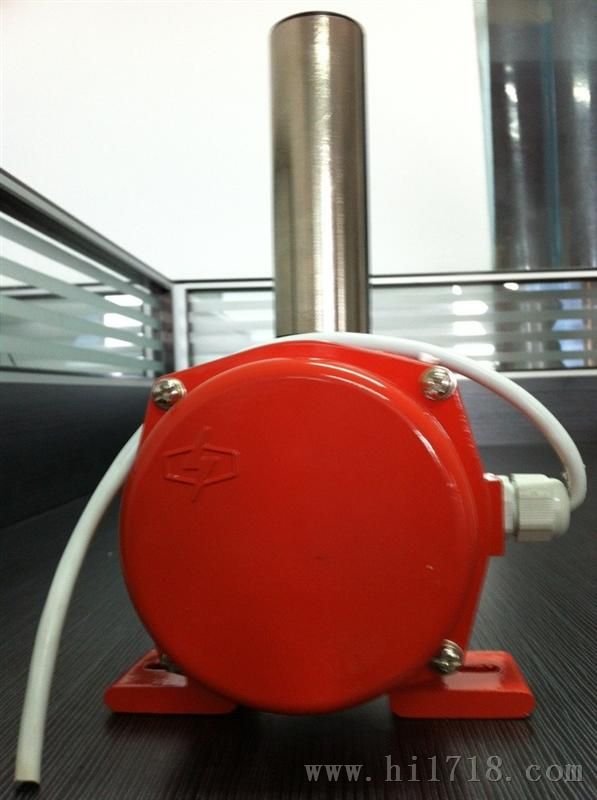

SMS-DPP-01兩級跑偏開關
SMS-DPP-01兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，因此又可達到減員增效，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，集中控制，利于生產與調度的目的。
SMS-DPP-01兩級跑偏開關工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
SMS-DPP-01兩級跑偏開關特點
·結構簡單實用、性能穩定可靠
·防塵、防震、防潮
·體積小、重量輕、壽命長
·安裝方便，免維護
·輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
·電源適應性廣：24~380V（無源開關量）
技術參數
工作電壓：24~380V（無源開關量）型號：
絕緣電阻：＞500MΩ輸出信號：無源開關量信號
環境溫度：-20℃~+60℃環境濕度：＜90%
重 量：1.8Kg防護等級：IP67
復位方式：自動復位響應時間：＜2mS
控制觸點容量：3A-5A動作力：50±10N
跑偏開關型號
DDP-LJ2、DPP-K2/J、
SMS-DPP-01、SMS-DPP-02、
PNS-1、PNS-II、
XTBP-12-30、XTBP-20-35、
XTBP-10-45、XTP-12-30、
XTBP-20-30
