產品名稱：XT-PK型兩級跑偏開關
產品型號：XT-PK
所屬類別：兩級跑偏開關 > 跑偏開關
發布時間：2018-08-16
已獲點擊：139
詳細說明

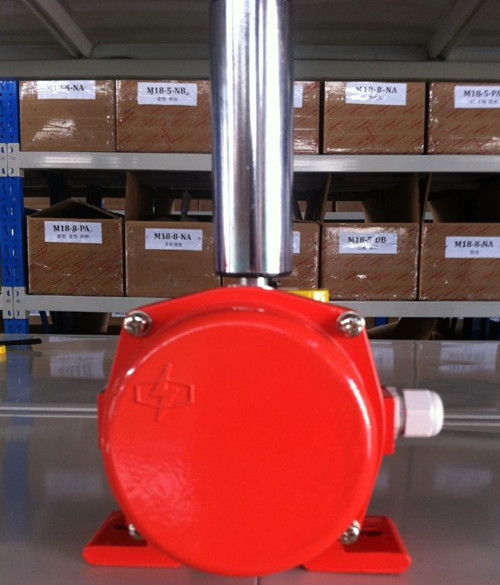

XT-PK型兩級跑偏開關
型號：XTD-PK、XT-PK、EXHFKPT1-12-30、EXKPT1-12-30
產品名稱：兩級跑偏開關，防偏開關
XT-PK型兩級跑偏開關也稱鑄鋁兩級跑偏開關，本開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（15°），跑偏開關的組觸點動作，發出事故預告信號。當發生嚴重跑偏事故時（30°），XT-PK型兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。
基本原理
輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，兩級跑偏開關適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。安裝和調整1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
兩級跑偏開關型號大全
HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45、
PPKG-12-30、PPKG-20-35、XLPP-12-30、XLPP-11、
XLPP-III、XLPP-20-35、HFPPKG-12-30、HFPPKG-20-35、
HFPPKG-10-45、DPK-12-30、DPK-20-35、DPK-10-45、
KPT1-12-30、KPT1-20-35、KPT1-12-35、KPT1-20-30、
GHPK-12-30、GHPK-20-35、GHPK-10-45、JHPK-12-30、
JHPK-20-35、JHPK-10-45、GHLS-12-30、GHLS-20-35、
GHLS-10-45、GYBP-12-30、GYBP-20-35、GYBP-10-45、
FM1230、FM2035、GEJ30、FPK-12-30、FPK-20-35、
FPK-10-45、DQK2-15A-30B、PH12-30、YHP-12-30、
LKLT1-12-30、NST1-12-30、NST1-20-35、WHKP-12-30、
KBW-220P、FKB-10-45、FKB-12-30、FKB-20-35、
PPK-12-30、PPK-20-35
跑偏開關、XT-PK型兩級跑偏開關
