產品名稱：SBNPB-1230兩級跑偏開關
產品型號：SBNPB-1230
所屬類別：兩級跑偏開關 > 跑偏開關
發布時間：2018-11-02
已獲點擊：108
詳細說明

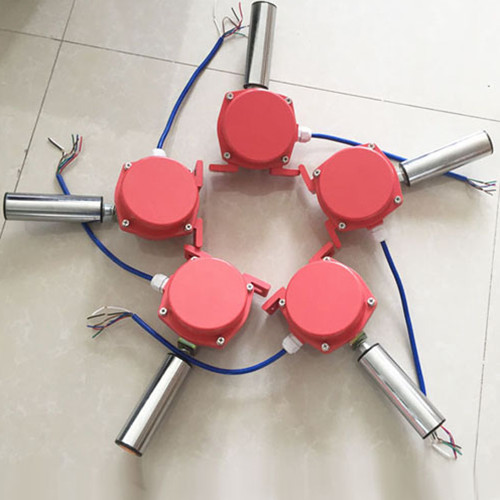

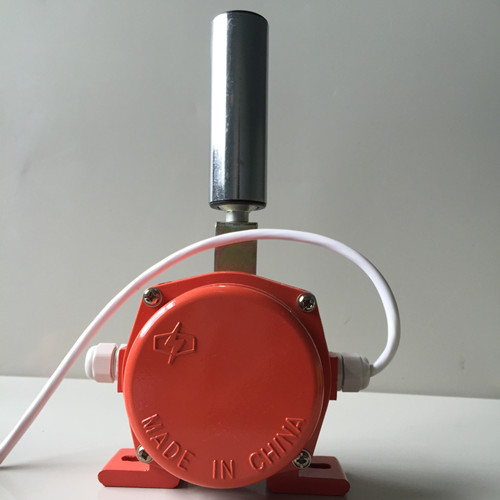

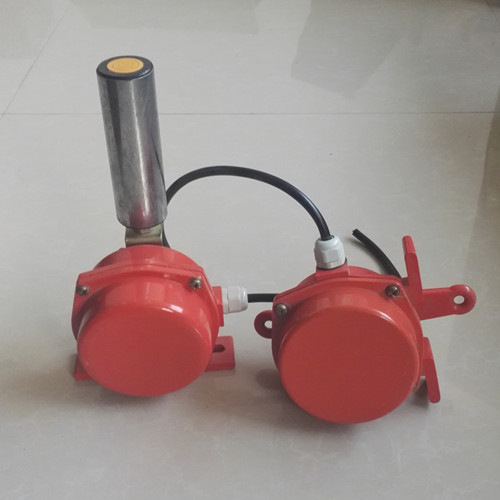

SBNPB-1230兩級跑偏開關
防偏開關是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。
皮帶跑偏時，皮帶推動動作臂桿偏轉，觸動微動開關動作，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。
SBNPB-1230兩級跑偏開關產品特點
通用的結構設計可裝在輸送機縱梁頂部或底部
堅固的鑄鋁外殼，防護標準IP65
整體式蓋板，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，易于接線及調整
不需拆掉動作桿，就可拆除后面的機殼
動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒
動作桿法向角調節范圍為±22.5度
促動桿可雙向動作，便于在輸送機兩側對稱安裝
防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作
SBNPB-1230兩級跑偏開關 雙向拉繩開關生產廠家
技術規格
接點容量：2個SPDT 400V / 10A
鎖定角度：1級10℃，2級30℃
動作張力： 5-8 Kg
外形尺寸：190(L0 X 135(W) X 109(H)mm 拉線桿長 389 mm
殼體：NEMA-4 防風雨， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，2個螺絲孔3/4" -14NPT
環境溫度：-20℃~ +80℃
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統
平皮帶輸送機
堆取料輸送機
裙邊給料機/輸送機
