產品型號：HQPK-02GKH
發布時間：2019-02-22
已獲點擊：85
詳細說明

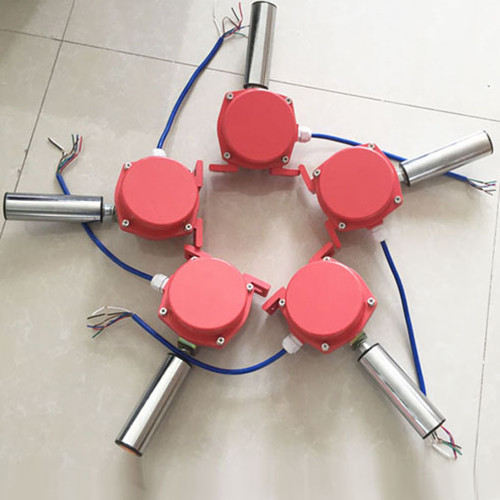

耐腐蝕跑偏開關HQPK-02GKH
該裝置通過檢測實際運行的輸送機膠帶的跑偏狀態發出信號，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，實現膠帶跑偏自動報警和停機功能。該裝置具有兩級動作功能，一級動作用于報警，二級動作用于停機。所有零部件均應采用防腐處理,出線口和后蓋采用妥當?shù)拿荛]措施,以滿足水沖洗而不影響使用效果的要求。
耐腐蝕跑偏開關HQPK-02GKH工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12°），兩級跑偏開關的di一組觸點動作， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
耐腐蝕跑偏開關HQPK-02GKH技術參數
工作電壓：90-380VAC
接點數量：4組
常開:2組
常閉:2組
接點容量:15A
開關動作角度：一級 α=20° 二級 β=35° 極限 75°
動作距離：100
作用力：0～60N
防護等級：IP67
環境溫度（℃）：-30～+80
相對濕度（%）：≤85
海拔高度：≤1000
絕緣等級：F級
使用壽命：10萬次
接點壽命：10萬次
重量：2.5
外形尺寸（長X深X高）：270X155X140mm
復位方式：自動復位
特點
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
安裝方便，免維護
輸出信號既可與現場設備聯鎖使用， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，也可送達微機控制系統
電源適應性廣：24~380V
