產品型號：SPS-2D

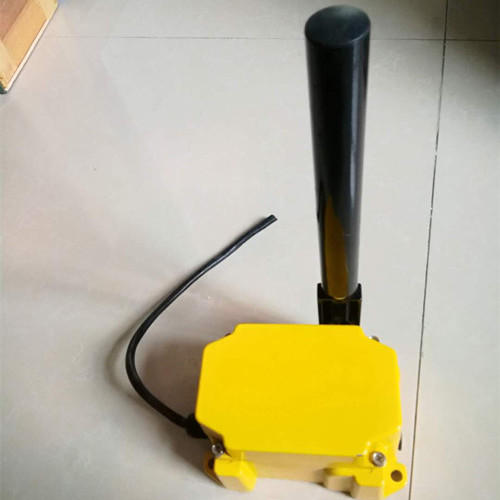

電氣SPS-2D兩級跑偏開關
產品名稱：兩級跑偏開關
型號：SPS-2D、ROS-2D、PK1S，FSPK-III， XTBP-20/30
跑偏開關-用于皮帶跑偏檢測。
跑偏開關，是檢測輸送機皮帶跑偏量的傳感元件，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。
皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
跑偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，動作桿距皮帶邊緣距離約25～75mm。
跑偏開關特點
通用的結構設計可裝在輸送機縱梁頂部或底部；堅固的鑄鋁外殼，防護標準IP67；
整體式蓋板，易于接線及調整；不需拆掉動作桿，就可拆除后面的機殼；動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒；
動作桿法向角調節范圍為±22.5度；促動桿可雙向動作，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，便于在輸送機兩側對稱安裝；
防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。
跑偏開關可選件
安裝支架，用于大型輸送機；內部接近開關代替微動開關；特殊使用場合，表面鍍鎳及不銹鋼促動桿；地址編碼器；輔助小旗報警；現場報警燈。
跑偏技術規格
開關觸點額定值: 2個SPDT，10A/500V
法向報警角度: ±10°, ±20°
外殼防護等級: IP67
外形尺寸: 190(L)mm X178(W)mm X 167(H)mm
作用力: 3~4kg
重量: 4.3 kg
RO52D-LF跑偏開關
SPS-2D防偏開關
ROS-2D兩級跑偏開關
