產品名稱：JHPK-12-35兩級跑偏開關380V
產品型號：JHPK-12-35
所屬類別：兩級跑偏開關 > 跑偏開關
發布時間：2019-04-22
已獲點擊：69
詳細說明

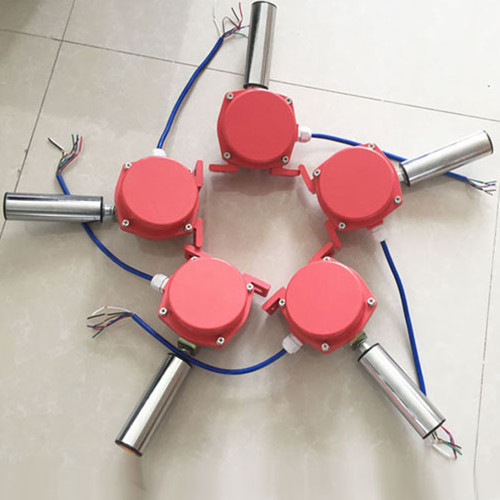

JHPK-12-35兩級跑偏開關380V
二級跑偏開關可有效的防止由皮帶跑偏而產生的事故。是實現膠帶機控制的自動報警和停機的保護裝置。
JHPK-12-35廠家直銷、價格
JHPK-20-35皮帶跑偏開關
JHPK-10-45兩級跑偏開關
兩極跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。當立輥偏轉角度超過35°時，二級開關動作，輸出(停機信號)。
參數：電壓：220V/380V/480V,
電流可選：2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
結構特點
型號
參數
動作角度
根限角度
觸點數量
觸點容量
復位方式
可靠性
重量
一級
二級
常開
常閉
JHPK-12-35
12°
35°
70°
2
2
AC 380V 5A
自動
>次
3.5
JHPK-10-45
10°
45°
70°
2
2
AC 380V 5A
自動
>次
3.5
JHPK-20-35
20°
35°
70°
2
2
AC 380V 5A
自動
>次
3.5
兩級跑偏開關型號
HFKPT1-12-30、GHPK-12-30
GHPK-20-35、GHPK-10-45
JHPK-12-30、JHPK-20-35
JHPK-10-45、GHLS-12-30
GHLS-20-35、GHLS-10-45
GYBP-20-35、FM1230
FM2035、GEJ30
FPK-10-45、DQK2-15A-30B
JHPK-12-35兩級跑偏開關 220/380V
跑偏開關檢修流程
1、確保開關接線處緊固。
2、檢查跑偏開關外面螺栓有無松動和缺少現象。
3、檢測跑偏開關動作是否依舊正常，是否達到技術標準，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，如不能，則需要更換新的開關。
4、跑偏開關光潔度，是否出現掉漆、銹蝕等現象。如有應進行清潔和重新噴漆。
5、確保開關銘牌清晰完整。
6、確保跑偏開關電纜完好無破損，如有，需要更換。
7、檢查開關密封性是否完好，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕；
外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作；
觸點容量大、動作靈敏、可靠，內部是否出現積水、潮濕、銹蝕等現象，
兩級跑偏開關工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，如有應重新緊固，或向我公司維修人員咨詢和更換新的跑偏開關。
8、開關成對安裝于皮帶機兩側，立輥與皮帶帶邊垂直，位置應該處于跑偏開關立輥的35mm-45mm之間(從下至上)。立輥和皮帶邊的距離應在50~100mm。如有偏差，請調整。
技術規格
接點容量：2個SPDT 400VAC 10A
一級報警：20? 二級報警：35?
側面滾輪傾斜角：≤75?
防護等級：IP67
環境溫度：-20℃~+80℃
電纜入口：M20*1.5
