產品名稱：防偏開關CEROS-2D
產品型號：CEROS-2D
所屬類別：兩級跑偏開關 > 防偏開關

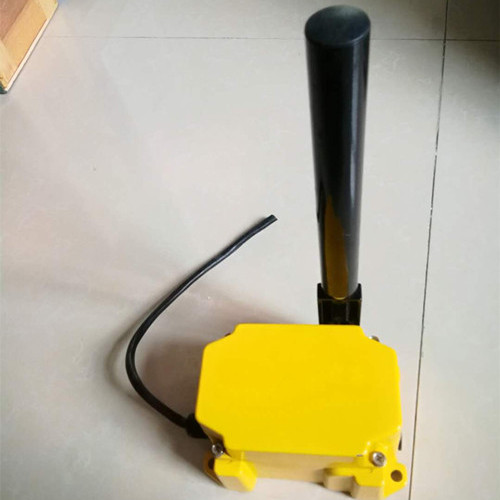

防偏開關CEROS-2D
防偏開關，是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。皮帶跑偏時，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，動作桿距皮帶邊緣距離約25～75mm。
技術規格
· 開關觸點額定值: 2個SPDT，10A/500V
· 法向報警角度: ±10°, ±20°
· 外殼防護等級: IP65
· 外形尺寸: 190(L)mm X178(W)mm X 167(H)mm
· 作用力: 3~4kg
· 重量: 4.3 kg
防偏開關CEROS-2D特點
· 通用的結構設計可裝在輸送機縱梁頂部或底部。
· 堅固的鑄鋁外殼，防護標準IP65。
· 整體式蓋板，易于接線及調整。
· 不需拆掉動作桿，就可拆除后面的機殼。
· 動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。
· 動作桿法向角調節范圍為±22.5度。
· 促動桿可雙向動作，便于在輸送機兩側對稱安裝。
· 防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。
應用范圍
· 常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
· 地下、索道支撐皮帶輸送機
· 輪船裝卸系統
· 平皮帶輸送機
· 堆取料輸送機
· 起重機/挖掘機起重臂限位
· 裙邊給料機/輸送機
· 重型限位開關
可選件
· 安裝支架，用于大型輸送機
· 內部接近開關代替微動開關
· 特殊使用場合，表面鍍鎳及不銹鋼促動桿
· 地址編碼器
· 輔助小旗報警
卓信傳感科技有限公司專業生產和銷售接近開關，光電開關，磁性開關，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，拉繩開關，跑偏開關，打滑開關，撕裂開關，料流開關，傾斜開關，堵塞開關，速度開關等等，還生產供應礦用防爆磁性開關，防爆拉繩開關，防爆跑偏開關等，產品規格齊全，質量保證，量大價優。
