山東卓信自產、自銷HFKPT1-20-35耐腐蝕兩級跑偏開關。開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動警示和停機， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機的保護裝置之一。
【詳細說明】
山東卓信電氣有限公司HFKPT1-20-35耐腐蝕兩級跑偏開關、不銹鋼跑偏開關、鑄鐵跑偏開關、防水跑偏開關、防爆跑偏開關、防粉塵跑偏開關、雙向拉繩開關、皮帶撕裂開關等帶式運輸機系列設備。
HFKPT1-20-35耐腐蝕兩級跑偏開關的詳細介紹

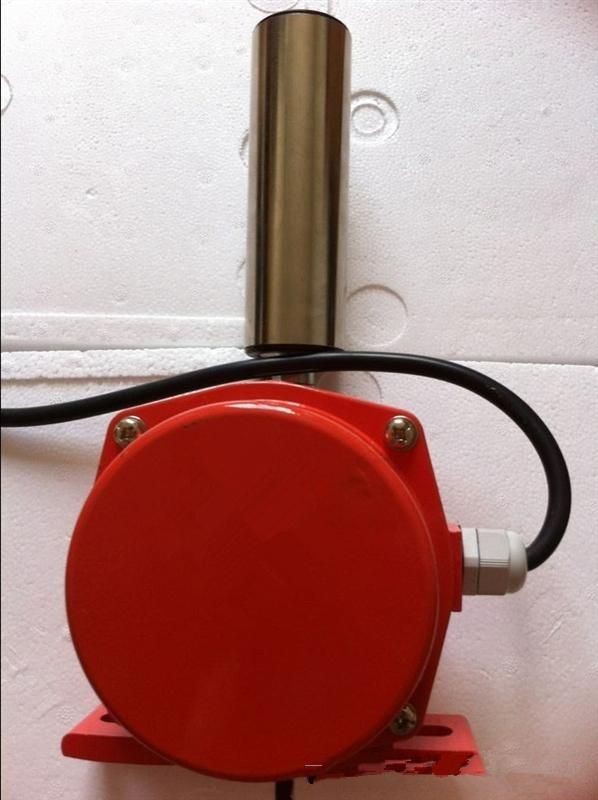

HFKPT1-20-35兩級跑偏開關
一、概述
用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。
二、技術參數
1，使用環境條件
a 環境溫度-30~+50?C
b 相對濕度不大于85
2，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，主要參數見下表
參數
型號
動作角度
極限角度
動作力
觸點數量
觸點容量
復位方式
可靠性
重量（KG）
常開
常閉
HFKPT1-12-30
12
30
70
2
2
AC380V
自動復位
>10六次方
3.5
HFKPT1-10-45
10
45
70
HFKPT1-20-35
20
35
70
HFKPT1-20-35
三、結構特點
1、本機采用鋁合金壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中長期工作；
3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠。
四、工作原理
當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。
五、安裝調整
1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2、立輥軸線與膠帶平面垂直，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，立輥與膠帶邊緣距離為L=50-100mm;
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關3對（6臺）。
六、接線開關
本機出廠時已配接6芯橡套電纜，長1、5m.芯線上配有線號。
HFKPT1-20-35
注：若選購時需我廠提供的安裝支架，請?zhí)峁┠z帶的糟角。
