產品型號：RZ32-B
發布時間：2019-12-16
已獲點擊：7
詳細說明
RZ32-B料流檢測裝置
本機用于膠帶運輸機輸送物料的檢測，料流開關產品特點：1．安裝于上皮帶下面，不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、經久耐用。2．料流開關觸摸操作，自動標定，工作狀態有LE指示。3．料流開關可選擇加接VT型測速傳感器：不接入測速傳感器時，用于檢測皮帶上有無物料。有料時，指示燈為綠色，同時料流開關呈現出接通狀態（或輸出低電平）；無料時，指示燈為紅色，同時料流開關呈現出斷開狀態（或輸出高電平）。料流開關接入測速傳感器時，用于檢測皮帶上有無物料流量。有料時指示燈為綠色，無料時指示燈為紅色，運行時指示燈閃爍。料流開關有料且運行時，綠色閃爍，料流開關呈現出接通狀態（或輸出低電平）；否則，料流開關呈現出斷開狀態（或輸出高電平）。4、料流開關具有斷電存儲功能。，可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。該檢測器具有很好防護措施，適合于各種環境下，料流開關產品特點：1．安裝于上皮帶下面，不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、經久耐用。2．料流開關觸摸操作，自動標定，工作狀態有LE指示。3．料流開關可選擇加接VT型測速傳感器：不接入測速傳感器時，用于檢測皮帶上有無物料。有料時，指示燈為綠色，同時料流開關呈現出接通狀態（或輸出低電平）；無料時，指示燈為紅色，同時料流開關呈現出斷開狀態（或輸出高電平）。料流開關接入測速傳感器時，用于檢測皮帶上有無物料流量。有料時指示燈為綠色，無料時指示燈為紅色，運行時指示燈閃爍。料流開關有料且運行時，綠色閃爍，料流開關呈現出接通狀態（或輸出低電平）；否則，料流開關呈現出斷開狀態（或輸出高電平）。4、料流開關具有斷電存儲功能。，特別是沿海，碼頭，電廠，水泥廠、礦山等場合使用的料流檢測器
工作原理：
Ａ型本機采用下垂鏈球與物料接觸的接觸的檢測方式。當膠帶運送物料陳物料推動球井帶擺臂向一側偏搖若偏移角度大于20時，內部開關啟動輸一組開關信號。Ｂ型：該檢測裝置采用負荷式檢測當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉重，當皮帶下沉?xí)r把檢測器頂部的托輥壓下，帶動內部感應部件移動便接近開關工作給出一開關量實現其檢測。檢測器安裝在上行膠帶下面選擇膠帶有物料時下沉量比較大的地方，在兩個托輥之間不要安裝在出料口附近。在沒有物料時使觸輪與膠帶剛好接觸。

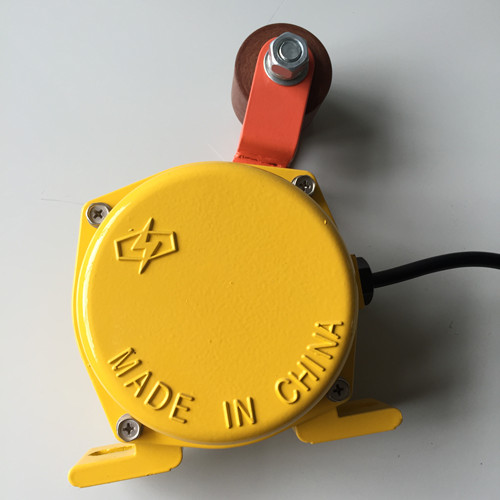

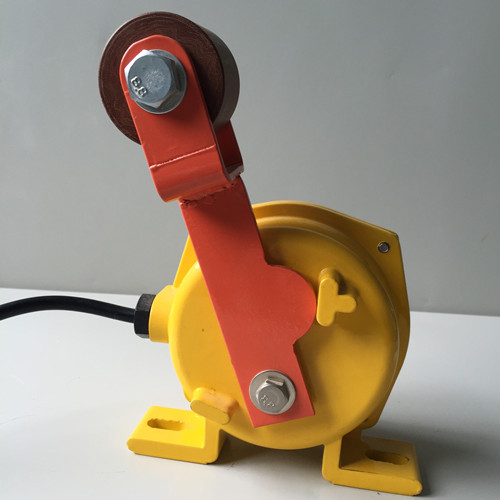

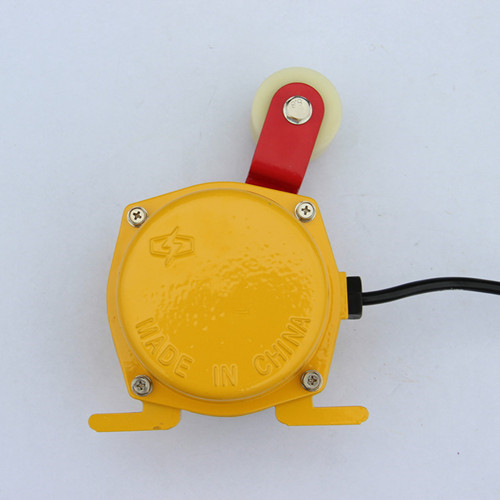

RZ32-B料流檢測裝置
RZ32-A料流檢測裝置
結構特點：
對干膠帶較寬、帶速較高時來用門式支架安裝：
如膠帶較窄、帶速較低時可采用單臂式支架：
采用鏈球與物料接觸，減小了物料對檢測器的直接沖擊，延長了使用壽命
若選用單臂式支架，橫梁在箭頭指向外斷開，橫粱與支臂交接處加一斜拉角鋼。
使用與安裝：
Ａ型：采用門式支架安裝架，LLKG系列料流開關是專門用來檢測傳輸帶上是否有物料或是否有物料流量的自動化儀器。該料流開關采用對環境適應性強的智能感應傳感器檢測，料流開關具有不接觸物料不接觸皮帶、無磨損、不怕灰塵不怕水、維護工作少、經久耐用等特點。配接測速傳感器可作為物料流量開關。該料流開關產品包含了三引線和兩引線，AC220V供電和C24V供電的多種產品。料流開關廣泛用于發電、水泥、化肥、煤礦等行業的輸送線上。，將檢測頭固定干橫粱上：鏈球高度可視現場情況確定：
本裝置開關轉換角度為20，對有傾角的膠帶機可適當調整安裝角度；對干單臂式安裝可參照門市安裝方式：
可選擇掃把式或鏈?zhǔn)健?br/>B型：安裝在落料口２５米處上行皮帶下表面；安裝在膠帶下而目下沉量greatest的部位；滿載時，料流開關工作原理：料流開關該檢測裝置采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉?xí)r把檢測器頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測。料流開關安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，最好在兩個托輥之間，不要安裝在出料口附近。在沒有物料時使觸輪與膠帶剛好接觸。，膠帶與觸輪保持接觸：定期清除積塵．保持觸輪活動靈活目如。
使用安裝：
使用環境條件
環境溫度：-30℃-+75℃：相對濕度：不大于80%:
主要技術參數
動作角度（雙向）：20°觸點數量：常開 1 常閉 １
觸點容雖：ＡC 380V 5A 防護等級：IP67
可靠性:106次 重量（KG）：４
接線方式：
本機出廠時已配長度為1.0米電纜線,接線方式參照標牌所標線色。
