品牌 自營品牌 電動機功率 35KW
外形尺寸 170X290mm 重量 2kg
拉繩開關G326.T2/2、IP67安裝在輸送機兩側，當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。
【詳細說明】

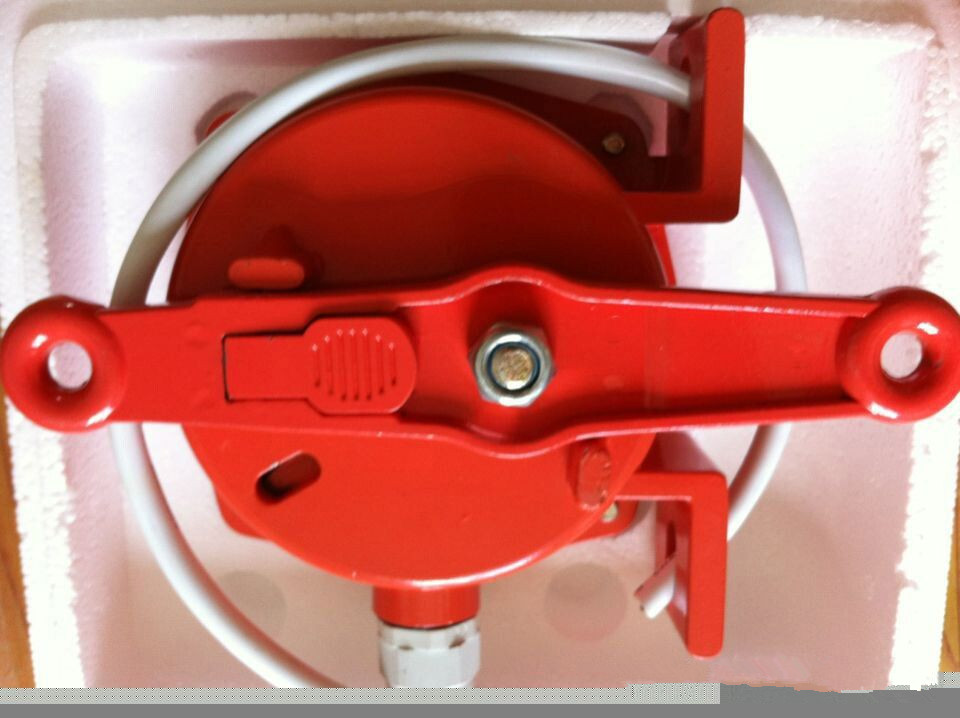

拉繩開關G326.T2/2、IP67
1 主要用途及適用范圍
雙向拉繩開關是一種膠帶運輸機現場緊急事故停機的保護裝置，主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件。
2型號組成及其代表意義：
3 技術性能與主要參數：
A環境溫度：-40?C~60?C
B 相對溫度不大于85
C 海拔高度不超過2000M
使用壽命：開關動作10萬次
E絕緣電壓：AC1000試驗1分鐘
F觸點容量：≤AC220 ≤3A
G防護等級：IP65
4 結構特征與工作原理
雙向拉繩開關安裝在輸送機兩側，當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，防止事故的擴大。
5安裝與接線
拉繩開關G326.T2/2、IP67
1用戶根據外形結構標注的安裝尺寸，自制一安裝支架。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：
1安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以25米左右為宜。
雙向拉繩開關@衡水雙向拉繩開關@雙向拉繩內部構造
2把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環。然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。
3在滿足開關正常工作前提下，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，盡可能拉緊兩側繩索然后限度的減少拉繩的垂撓度。
4對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖
5接線：雙向拉繩開關自帶引出電纜為三芯電纜，紅白為常開點，紅黃為常閉點。兩級跑偏開關T135.T2/1 工作電壓24-380V、額定電流,防護等級IP65,防水、兩開雙閉接點， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，自動復位，并帶就地指示燈
雙向拉繩開關S135.T2/1工作電壓24-380V、額定電流,防護等級IP65,防水、兩開雙閉接點，手動復位，并帶就地指示燈
