產品型號：HFKLT2-I
詳細說明

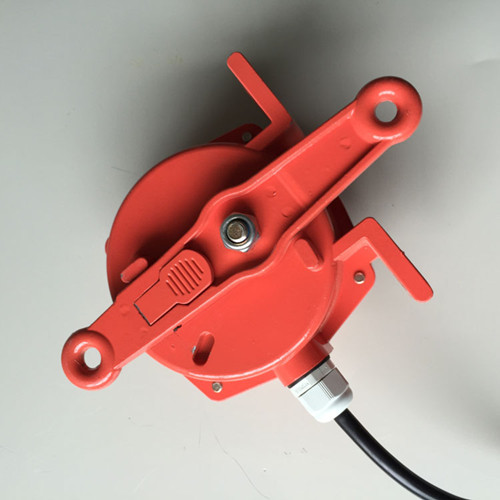

HHFKLT2-I膠帶機拉繩關
HFKLT2-I膠帶機拉繩關又叫雙向拉繩開關或雙向平衡拉繩開關。KLT2雙向拉繩開關主要用于膠帶運輸機設備上，發生緊急事故時，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，便啟動本機使運輸機立即停機運轉，防止事故的擴大，避免財產和人員損失。該產品性能穩定可靠，使用安全，安裝便利，廣泛運用于膠帶運輸機上，備受廣大客戶青睞。
產品規格︰
防護等級：IP55 ；
接點容量：≤AC380V 2A；
絕緣電壓：AC1000V 試驗1分鐘；
輸出接點數量：一開一閉一組轉換接點；
控制方式：根據用戶需要可制成一開一閉、兩常開、兩常閉，三種型式。出廠時一般為一常開一常閉。
可靠性：無故障工作1萬次。
產品優點︰ 在安裝時應使本產品低于膠帶(其位置高度應便于現場工作人員使用)并沿線固定在膠帶式輸送機兩側，安裝支板使用單位可以自制，也可以向我廠訂購，每臺拉繩開關之間安裝距離應以40米左右為宜。
一、主要用途：雙向拉繩用開關為雙向動作，開關兩側均可安裝鋼絲繩，當膠帶輸送機運行現場出現事故時，拉動兩側繩索，實現系統緊急停機，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，能及時有效地避免事故擴大化，保護人員或設備的安全，達到保障安全生產目的。
二、主要技術指標：
型號 接點容量 接點數量 復位方式 重量
HFKLT2 AC38V10A 2常開2常閉 Ⅰ型自動Ⅱ型有自鎖，手動 2Kg
FKLT2—Y 手動
三、工作原理：雙向拉繩開關采用旋轉式凸輪結構，當拉動開關的任意一側或同時拉動兩側繩索時，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，均可驅動凸輪，使開關動作轉換，同時發出停機、告警信號。FkLT2—Y型雙向拉繩開關配有紅色警示旗翻起（便于操作者觀察哪臺開關動作）；故障排除后，按下警示旗，即可恢復正常工作。
拉繩開關型號
KLT2-1、HFKLT2-1、
HFKLT2-I、HFKLT2-II、
KLT2-II、XLLS-I、
XLLS-II、DLS-I、
DLS-II、DPLS-I、DPLS-II
HFKLT2-I膠帶機拉繩關

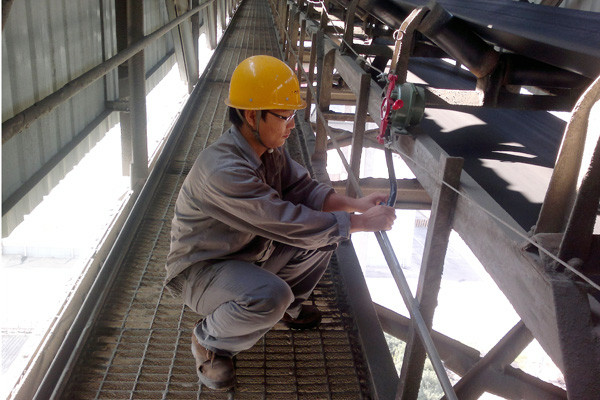

， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。
