產品型號：JHLS-I
發布時間：2019-10-13
已獲點擊：24
詳細說明
型號：JHLS-I、JHLS-II，HFKLT2-2
產品名稱：雙向拉繩開關，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，皮帶輸送機保護裝置
一、概述
JHLS-I雙向拉繩開關是用于帶式輸送機輸料現場發生事故時緊急停機的保護開關。在輸送機兩側沿線任意位置均可啟動開關發出停機信號，防止事故發生。
本機防護性能好，使用安全可靠，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，在冶金、電力、煤炭、化工、建材等行業以及港口等得到了廣泛的應用。
隔爆型雙向拉繩開關適用于煤礦井下有瓦斯、煤塵爆炸危險的環境。
二、技術參數
1.環境溫度 -20℃～60℃
2.相對濕度 ≤95%
3.大氣壓力 80～106MPa
4.輸出接點 兩常開兩常閉兩組接點
5.接點容量 AC250V 15A AC500V 10A (阻性負載)
6.絕緣電阻 100MΩ
7.耐 壓 1000V AC、50/60Hz、1min
8.動作角度
JHLS-I 12° — 自動
JHLS-Ⅱ 12° 18° 手動
9.動作拉力 90N～180N
10.防護等級 IP67
11.壽 命 10萬次
三、工作原理
當輸送機現場發生事故時，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，可在沿線任意位置拉動系在轉臂上的鋼絲繩，轉臂帶動機內凸輪旋轉，從而驅動行程開關換位，發出停機信號。

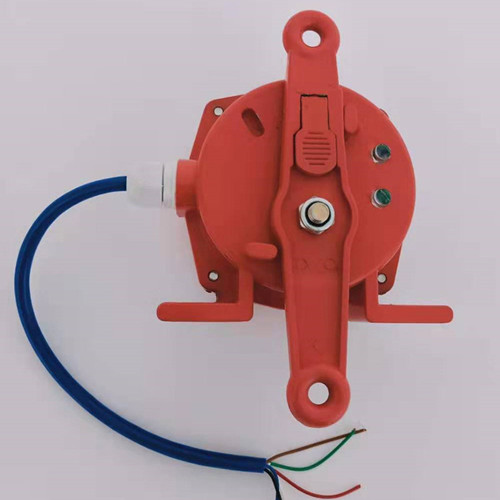

Ⅰ型機啟動后轉臂可自動復位。

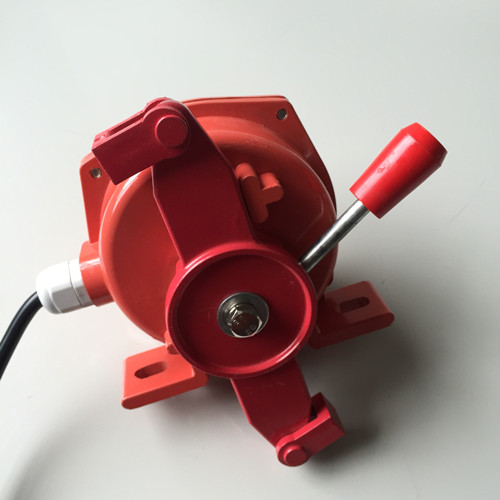

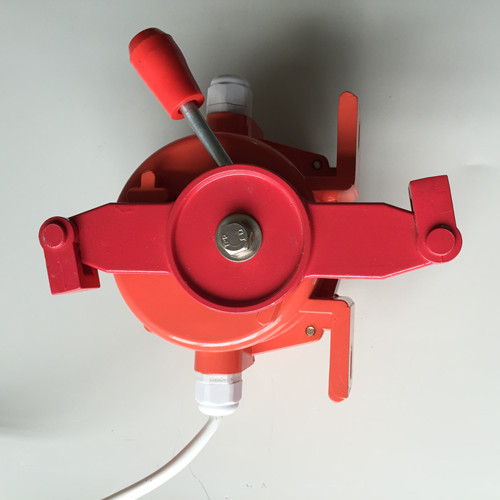

Ⅱ型機的轉臂上有一個定位桿，開關啟動后即被鎖定，按動旋鈕定位桿旋起轉臂方可復位。
四、安裝與接線
1.在輸送機沿線人行過道兩側安裝。應便于啟動且不影響其他操作。
2.每25～35m安裝一臺。中間選用φ4鋼絲繩或覆塑鋼絲繩連接。為減輕繩重，間隔3米加一托環支撐，防止繩自重影響開關啟動。
3.機頭、機尾各安裝一只緊線器用于連接鋼絲繩，并可調節鋼絲繩的松緊度。
4.鋼絲繩連接后松緊適度，應保證啟動后能可靠復位。
五.購貨須知
我公司配作安裝支架、鋼絲繩，托環，扎頭和緊線器等配件，可配套定購。
雙向拉繩開關型號
YHLS-L、FKLT2-Z
JHLS-I、JHLS-II、
JLK3-S、LLP1-Z
LLP2-2、LLP2-3
KLT2-3、HFKLT2-3
JHLS-1、JHLS-2
LLP3-S、JLK2-S
JHLS-I雙向拉繩開關， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，輸送帶保護裝置
