產品名稱：雙向纜繩控制器WLK-R22/WS

產品型號：WLK-R22/WS

所屬類別：雙向拉繩開關 > 拉繩控制器

發布時間：2019-12-13

已獲點擊：6

詳細說明

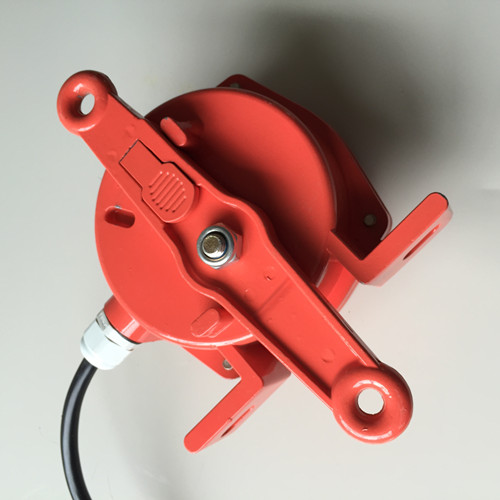

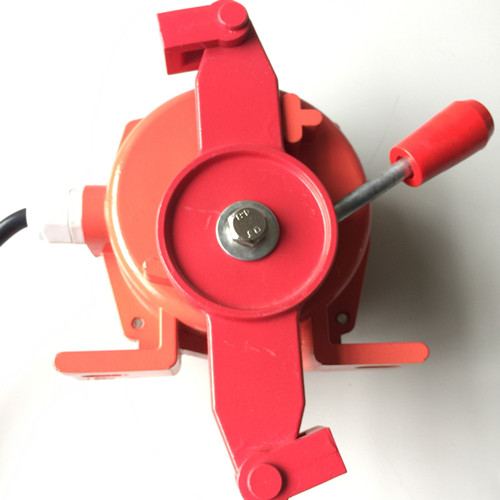

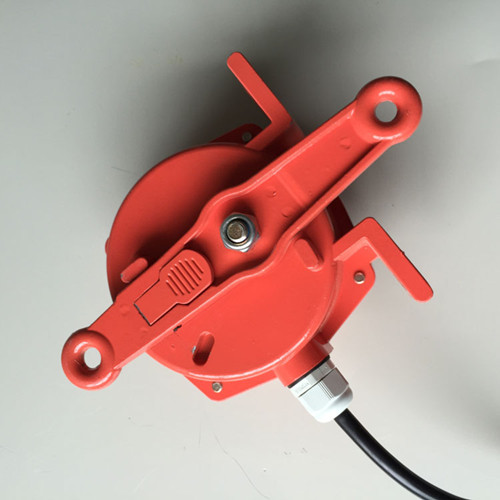

雙向纜繩控制器WLK-R22/WS

雙向纜繩控制器WLK-R22/WS優質服務商

雙向拉繩開關是一種開關型傳感器（即無觸點行程開關）它即有行程開關、微動開關的特性，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

工作原理：

當膠帶運輸機現場緊急事故時，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。

拉繩開關基本參數：
防護等級   IP67
殼體材料  鋁合金表面精工烤漆
傳動桿材質  不銹鋼
纜繩所需張力  49±10N(5±1kgf)
接點數   2
接點容量 220V/  250V /380V/480V/AC 3A/5A
接線口   6~12mm電纜
適用溫度   -20℃~+60℃
使用壽命  50萬次

安裝說明：
1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，用M10×40mm螺栓緊固拉繩開關。
2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。
3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。
4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。
5、接線：拉繩開關出廠時配有長度1.2米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是報警信號，3、4為常閉接點是停機信號。

安裝和調整：

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
