電動機功率 35KW,35KW 外形尺寸 8954mm,8954mm
重量 1.5kg,1.5kg
溜槽堵塞開關BLM-KH-B 380V IP65，溜槽堵塞開關BLM-KH-B適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，將發生或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
【詳細說明】
溜槽堵塞開關BLM-KH-B 380V IP65
山東溜槽堵塞開關BLM-KH-B
上海溜槽堵塞開關BLM-KH-B
新疆
主要用途：
BLM-G防爆溜槽堵塞適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，將發生或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
主要技術指標
型號 BLM-G
觸點數量 常開1 常閉1
觸點容量 AC220V 1A
工作角度 ≥5?
極限角度 30?
結構形式 門式結構
復位方式 自動復位
防護等級 IP55
使用條件
環境溫度：-35℃∽+50℃。 相對濕度：不大于95。
大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
工作位置：安裝在溜槽不受物料沖擊的側壁上。
結構特征及工作原理
結構：BLM-G型防爆溜槽采用門式結構，選用舌管作為接近式開關，將兩支舌管并排放在盒內用環氧樹脂灌封以增加可靠性。
原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動上的活動門移動。活動門上的磁鋼向舌開關接近，舌開關在外磁場的作用下，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，片被磁化、并克服片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓的作用恢復原狀。
安裝與接線

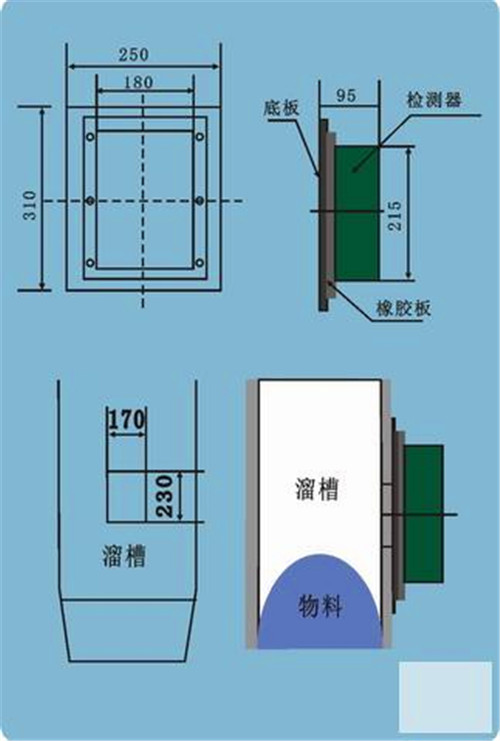

（一） 安裝方法：
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100-200mm處，溜槽內壁一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配像膠板將開口完全覆蓋、封閉。見圖（2）。
2． 用戶根據圖（3）所示尺寸自制一彎角件，在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二） 安裝要領及注意事項
1． BLM-G防爆溜槽堵塞可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）
2． BLM-G防爆溜槽堵塞也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，發生堵塞時輸出停機信號。
（三） 接線：BLM-G防爆溜槽堵塞引出一條三芯電纜線（出廠前已編號）其中1、2為常閉接點1、3為常開接點。用戶可參考圖（5）接線原理圖進行接線。
維護與使用
BLM-G防爆溜槽堵塞使用半年以后，要進一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。
