FPKG-A思達選煤廠用防爆跑偏開關220V詳細介紹
FPKG-A思達選煤廠用防爆跑偏開關220V
礦用兩級跑偏開關FPKG-A、選煤廠用兩級跑偏開關、煤礦用兩級跑偏開關FPKG-A
熱電廠用兩級跑偏開關FPKG-A，水泥廠用防爆兩級跑偏開關，化工廠用防爆兩級跑偏開關
鋼廠用兩級跑偏開關FPKG-A，壓鑄鋁兩級跑偏開關，一常開一常閉兩級跑偏開關
二常開二常閉兩級跑偏開關，帶式輸送機用兩級跑偏開關，裙邊式給料輸送機用跑偏開關
常規皮帶輸送機用兩級跑偏開關，傾斜式輸送機用兩級跑偏開關，提升機用兩級跑偏開關
FPKG-A思達選煤廠用防爆跑偏開關220V
FPKG-A概述：
這是一款主要用于輸送機發生事故時緊急停機保護裝置，它擁有密封、耐腐蝕的鋁鋅壓鑄殼體，外殼結構堅固、重量輕、防腐蝕、防水防油污滲入，其內部接點選用公司生產的微動開關，觸點容量大，可直接控制大容量的交流接觸器，具備一常開和一常閉輸出。產品帶有 ，在 220V 1的電流通過每分種 15次閉合。壽命長達 45 萬次~ 50萬次。
防爆兩級跑偏開關用途：
兩級跑偏開關主要為礦用本質安全型電氣設備，適用于煤礦井下有瓦斯、煤塵危險的環境，也適用于煤炭、冶金、化工、糧食、運輸?shù)刃袠I(yè)以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境，用作輸送機膠帶跑偏檢測和保護，是輸送機自動化控制不可缺少的傳感元件，防止由于膠帶跑偏而造成物料溢出等故障。本產品選用鋁鋅壓鑄外殼具有防水、防爆、不銹鋼等優點，安裝方便、開關性能穩定可靠，在輸送機膠帶中得到廣泛應用。符合GB14048.5-2008標準所規定的要求。
防爆兩級跑偏開關動作原理：
FPKG-A技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周?chē)h(huán)境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
FPKG-A使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
FPKG-A安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
兩級跑偏開關FPKG-A
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
防爆兩級跑偏開關主要技術指標：
防爆型式：礦用本質安全型EXibI；
觸點容量： AC380V、DC220V  （煤礦井下使用時須和本安電路連接）
探桿動作轉動角度范圍：0-70°，雙向轉動
觸點動作時探桿轉動角度：20°±3o（一級）、35°±3o（二級）
重量：2kg
引入電纜外徑：兩個出線口，允許電纜外徑為6～12mm。
兩級跑偏開關FPKG-A

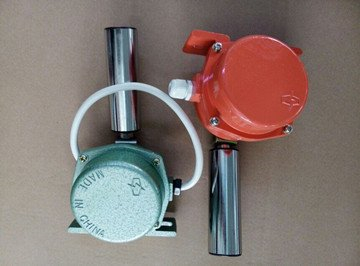

思達生產的兩級跑偏開關型號多、用途廣，跑偏開關安裝支架和跑偏開關立棍成套供應，跑偏開關立棍實物圖展示：
電廠兩級跑偏開關HFKPT1-12-30、 HFKPT1-10-45、 HFKPT1-20-35
水泥廠用兩級跑偏開關DPK-12-30、DPK-20-35、DPK-10-45
鋼廠用兩級跑偏開關XLPP-12-30、XLPP-20-35、XLPP-10-45
化工廠用兩級跑偏開關KPT1-12-30、KPT1-20-35、KPT1-12-35
壓鑄鋁兩級跑偏開關GHPK-12-30、GHPK-20-35、GHPK-10-45
防偏開關JHPK-12-30、JHPK-20-35、JHPK-10-45
糾偏開關GHLS-12-30、GHLS-20-35、GHLS-10-45
跑偏傳感器GYBP-12-30、GYBP-20-35、GYBP-10-45
本安型跑偏開關FM1230、FM2035、GEJ30
一常開一常閉兩級跑偏開關FPK-12-30、FPK-20-35、FPK-10-45
二常開二常閉兩級跑偏開關DQK2-1-30B、PH12-30
輪船卸貨用兩級跑偏開關YHP-12-30、YHP-20-35、YHP-10-45
防水兩級跑偏開關NST1-12-30、NST1-20-35、NST1-10-45
不銹鋼兩級跑偏開關PXA-02GKH-10-30-B、PXA-02GKH-10-30C
耐腐蝕兩級跑偏開關PXA-34KK-A、PXA-02GKH-10-30-A
兩級跑偏開關SPS-2D、ROS-2D
膠帶跑偏開關NKPK1-12-30、NKPK1-20-35、NKPK1-10-45
220V 2A兩級跑偏開關TYPP-12-30、TYPP-20-35、TYPP-10-45
220V 3A兩級跑偏開關YHPK-12-30、YHPK-20-35、YHPK-10-45
220V 兩級跑偏開關TYPP-12-30、TYPP-20-35、TYPP-10-45
220V 10A兩級跑偏開關JSB-KPP-12-30、JSB-KPP-20-35、JSB-KPP-10-45
220V 1兩級跑偏開關XPK-12-30、XPK-20-35、XPK-10-45
380V 2A兩級跑偏開關PWG-12-30、PWG-20-35、PWG-10-45
380V 3A兩級跑偏開關PB-12-30、PB-20-35、PB-10-45
380V 兩級跑偏開關XTBP-12-30、XTBP-20-35、XTBP-10-45
380V 10A兩級跑偏開關FKB-12-30、FKB-20-35、FKB-10-45
皮帶跑偏控制器WHKP-12-30、WHKP-20-35、WHKP-10-45
二級跑偏開關YHP-12-30、YHP-20-35、YHP-10-45
外殼兩級跑偏開關JSB-KPP-S、JSB-KPP-Z
供應FPKG-A思達選煤廠用防爆跑偏開關，220V
