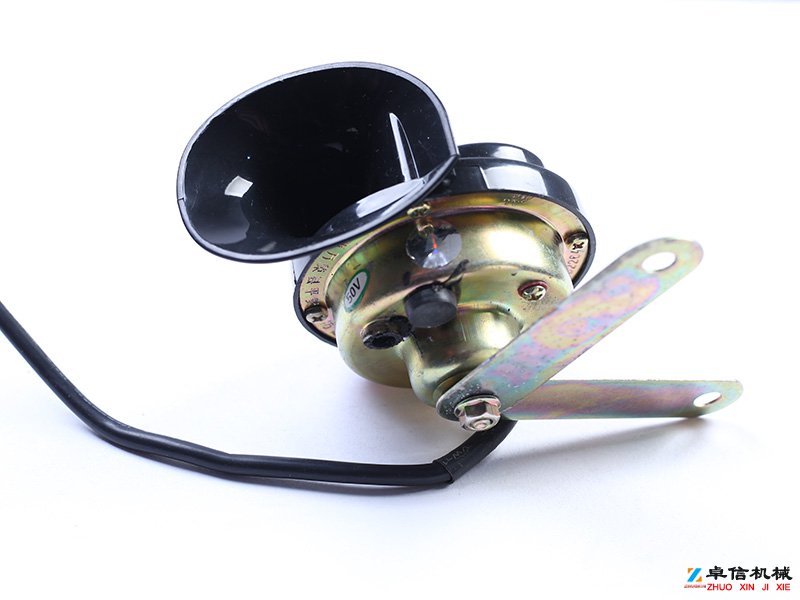

LEC2-50礦用澆封型防爆喇叭說明

LEC2-50礦用澆封型防爆喇叭用途

，礦用澆封兼本質型電子喇叭的設計符合GB3836.9-2014中規定的&lquo;mb&rquo;級技術的要求，是安裝在煤礦井下電機車、無軌膠輪車等煤礦井下運輸機車上的專用警示聲訊裝置。根據不同機車的使用性能要求，裝配各種聲響的電子喇叭，（如前進、倒車、警報等聲響的喇叭），還可以根據機車電壓等級不同，配套合適電壓的電喇叭。卓信24V礦用直流喇叭型號：LEC1-24、LEC2-50、LEC2-100、LEC2-150、LEC2-200、LEC2-250

2、主要特點電壓的要求，裝配不同電壓的喇叭。防爆電子喇叭均具有外形美觀、聲級強度大、噪音小、傳輸距離遠、經久耐用、防爆性能好的優點，非常適宜在含有瓦斯或煤塵危險的煤礦井下及危險場所中使用。

3、防爆型式及標志

防爆類型：礦用澆封兼本質型

防爆標志：Ex [ib] mb ? Mb

4、主要技術參數

4.2工作電流：1500mA、700mA、350 mA、230 mA、175 mA、140 mA。4.1工作電壓：24V、50V、100V、150V、200V、250V、C。

4.3額定功率：37W(單個)。

4.4本安參數：

LEC1-24：Um：24V C   Uo:24VC  Io：23mA

LEC2-50： Um：50V C   Uo:50VC  Io：6.0mA

LEC2-100：Um：100V C  Uo:100VC  Io： 4.0mA

LEC2-150：Um：150V C  Uo:150VC  Io： 4.0mA

LEC2-200：Um：200V C  Uo:200VC  Io： 4.0mA

LEC2-250：Um：250V C  Uo:250VC  Io： 4.0mA

4.5聲級強度： 距訊響40m處：≥70B 。

4.6頻率：355Hz~510Hz。

4.7連接電纜：MHYVR-4×2礦用電纜,連接長度≤20m。

4.8外形: 大、小蝸牛形、盆形（大）、盆形（小）

4.9外形尺。寸：95mm×95mm、φ112mm×60mm、φ92mm×48mm。

4.10材質及重量：Q23、≤1kg。

4.11持續鳴叫時間不得超過30S。

5.使用方法

用戶在電子喇叭后，應立即檢查是否有因運輸?shù)脑?而引起的部件損壞。然后關閉機車電源，按照說明書的要求，安裝到規定的地方。送電之前先檢查連線是否有誤，請注意：不要把正負極性接錯！通電檢查連接是否可靠，感覺鳴叫聲音是否正常，說明安裝成功。
