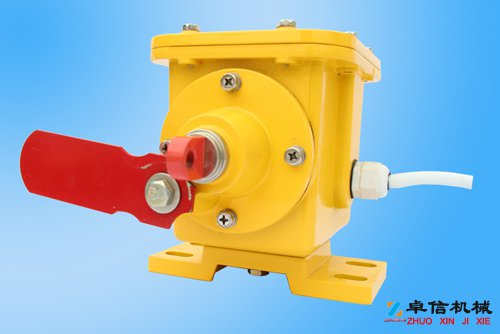

皮帶撕裂開關SLKG-120-25

概述在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂 開關能給監視人員提供警示信號或關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端*固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出警示或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

皮帶撕裂開關SLKG-120-25特點結構簡單、牢固，不需維護帶防腐層的鑄鋁外殼 重載微型開關觸點作用力只需0.9Kg既可觸發

主要技術指標

殼體防塵、防雨、適合室內外安裝一常開、一常閉、配用四芯電纜長1.5m，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。， 線色紅藍為常開、黑白為常閉開關額定值為20A/125、250V或480VAC開關可根據需要接成常開或常閉形式。卓信撕裂開關型號：PSL-160K/HB，SLKG-120-25，SLKG-200HL，YPSL-A，YPZL-10A，B-100

山東卓信

安裝與調試撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，F(xiàn)SZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。掛上攔索，一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。卓信生產各種跑偏開關，KG1007A型膠帶跑偏開關，LL2兩級跑偏開關，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，PLR-20跑偏開關，HFKPT1-12-30兩級跑偏開關，JSB/FKPP系列兩級跑偏開關，JHFP型兩級跑偏開關，撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。收緊雙方支架中間孔內的攔索然后扣死索扣。 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。，XL-PPKG跑偏開關，BZX-220／3隔爆礦用跑偏開關，XCK-MR202跑偏開關， HQSL-A型皮帶縱向撕裂開關，HFKLT2雙向拉繩開關，ROS-2兩級跑偏開關，LSF系列雙向拉繩開關，BLKT2 -I/II型雙向拉繩開關，HFKPT2系列跑偏開關，KLT2-2型拉繩開關KLT2-1，GEJ20/40礦用本安型跑偏開關，JSB-KPP-S兩級跑偏開關，HFKPT1系列兩級跑偏開關，HFKPT1-20-35兩級跑偏開關，GEJ40礦用本質型跑偏，GEJ20/40礦用本安型跑偏傳感器，GEJ25/35礦用跑偏開關，兩級跑偏開關PLQ-Ⅲ(不銹鋼軸)，兩級跑偏開關EBBS-80，JPNS-II膠帶提升機專用跑偏開關，PNS-I型兩極跑偏開關，LL7(YHFPK)系列跑偏開關，BPQ-1型跑偏開關，KGE28礦用膠帶跑偏開關，GEJ70礦用本質型跑偏開關，XTBP-20型輸送皮帶跑偏，KG1007A跑偏開關，ZXL-703H防偏開關，F(xiàn)M2035兩級跑偏開關等，型號齊全，質優價廉。

，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸?shù)冗^(guò)程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重?fù)p壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。
