山東卓信電氣有限公司生產使用壽命長E890W-AT6速度開關

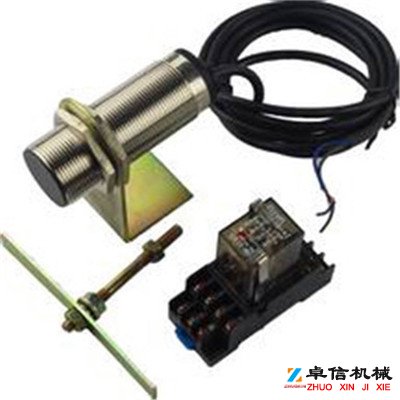

使用壽命長E890W-AT6速度開關產品說明

光電式車速傳感器--由帶孔的轉盤兩個光導體纖維，一個發光二極管，非接觸速度傳感器（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，一個作為光傳感器的光電三極管組成。一個以光電三極管為基礎的放大器為發動機控制電腦或點火模塊提供足夠功率的信號，光電三極管和放大器產生數字輸出信號(開關脈沖)。發光二極管透過轉盤上的孔照到光電二極管上實現光的傳遞與接收。

(2)磁電式車速傳感器--模擬交流信號發生器，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，產生交變電流信號，通常由帶兩個接線柱的磁芯及線圈組成。磁組輪上的逐個齒輪將產生一一對應的系列脈沖，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，其形狀是一樣的。輸出信號的振幅與磁組輪的轉速成正比(車速)，信號的頻率大小表現于磁組輪的轉速大小。發動機控制電腦或點火模塊正是靠這個同步脈沖信號來確定觸發電火時間或燃油噴射時刻的。

磁電式轉速傳感器，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，主要是利用磁阻元件來做轉速測量的。磁阻元件有一個特性，就是其阻抗值會隨著磁場的強弱而變化。通常磁電式傳感器內裝有磁性鐵，使傳感器預先帶有一定的磁場，當金屬的檢測齒輪靠近傳感元件時，齒輪的齒頂與齒谷所產生的磁場變化使得傳感元件的磁阻抗也跟著變化。但是磁阻元件的阻抗值隨溫度變化很大，用一個磁阻元件測量轉速時，溫漂影響非常厲害，這使磁阻元件的應用受到很大的。可是我們小野測器的傳感器卻不同，它采用了2個磁阻元件，不僅補償了溫度的影響，還大大地增強了傳感器的靈敏度。

技術參數：

使用環境條件

環境溫度-5℃~40℃

相對濕度   不大于85（25℃時）

2.工作電壓  AC220V&plun;10   50Hz

3.整機功耗  不大于20W

4.檢測范圍   帶速：0~9.99m/s    轉速：0~70r/s

5.延時時間    開機延時0~120S（連續可調）

6.觸點數量    常開二組、常閉二組

7.觸點容量  AC  380V 3A

8.防護等級  IP44（控制箱）     IP67(傳感頭)  符合GB4208-93（等同于IEC529-89）

應用范圍

速度檢測儀廣泛應用于冶金、電力及化工等有帶式輸送機的行業，是重要的保護設備。

本裝置適用于帶式輸送機運行中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速下降時（即膠帶失速）給出相應的信號。

產品型號

行程開關  XT-T109KG   AC220V

撕裂開關 S128.03G型

速度檢測儀 G23025型

拉繩開關  MG135. T1.H型

聲光器 Q183-4

水泵自動控制箱具體參數如下：

型 號 HQZ-II

電機額定功率11KW

額定電壓  380V

PLR60皮帶欠速開關

ESPB-041皮帶速度傳感器AC80-230V

皮帶秤編碼器ZS SPI-15 12-24VC
