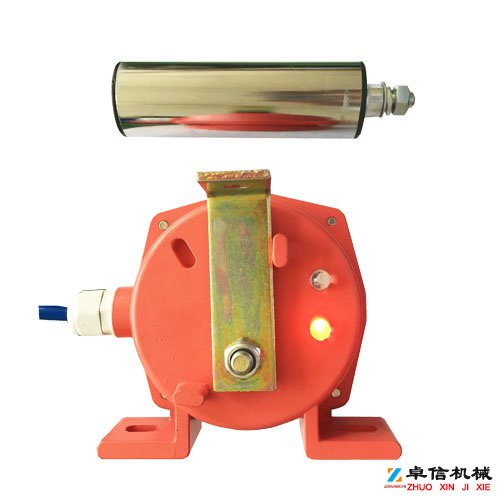

兩級跑偏開關HLBHP-MC2JC2238
兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出警示信號以及進一步的自動停車。能及時的保護設備、避免事故擴大化，達到保障生產，保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又達到減員增效，跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，集中生產，利于生產與調度的目的。

兩級跑偏開關HLBHP-MC2JC2238工作原理

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12⪚），兩級跑偏開關的*組觸點動作，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，發出事故預告信號。

當發生嚴重跑偏事故時（30⪚），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

特點

結構簡單實用、性能穩定可靠

防塵、防震、防潮

體積小、重量輕、壽命長

安裝方便，免維護

輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

電源適應性廣：24~380V

技術參數

工作電壓：24~380V

型號：HLBHP-MC2JC2238

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90

重    量：2.5Kg

防護等級：IP65

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：3A-

動作力：50&plun;10N

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。

3、安裝距離：建議每50米安裝一對跑偏開關。
