RTNS-11防腐防水雙向拉繩開關

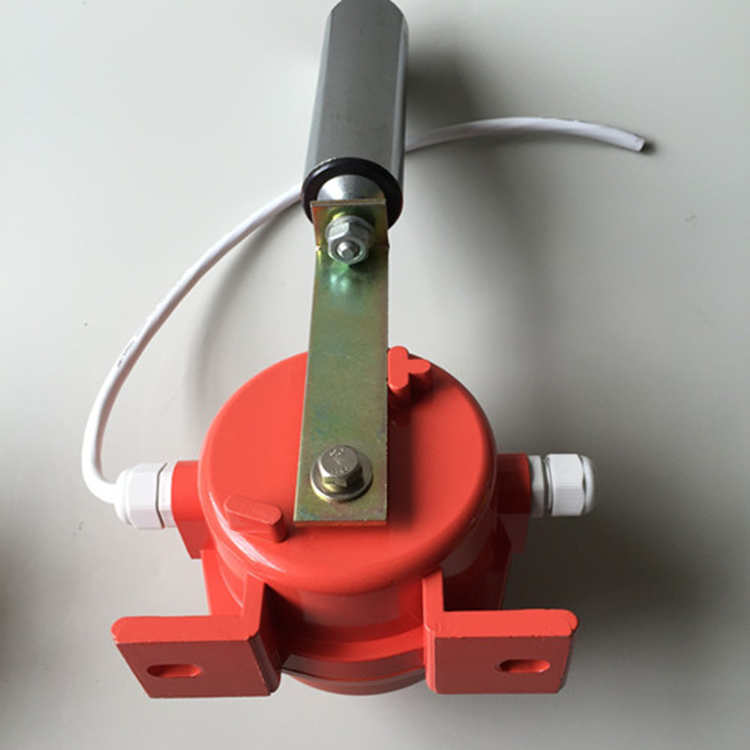

RNS-II型無觸點雙向拉繩開關屬機電一體的新技術產品，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，為國內專有技術。對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及傳動機械出現故障時，能在設備任意位置停機。能及時的保護設備和人身、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，因此又可達到減員增效，集中控制，利于生產與調度的目的。
工作原理:
無觸點雙向拉繩開關正常工作時，感應片不在光電偶合器檢測范圍內，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出信號或迫使運行中的電動機立即停車（現場聯鎖）， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，保護人身及設備。

兩級跑偏開關特點:
 1.普通拉繩開關屬機械接點式拉繩開關，因受外界環境（如粉塵、水汽、腐蝕性氣體等）影響而極易損壞機械接點的動、靜觸頭。型無觸點雙向拉繩開關則是采用;無觸點全封閉;新技術的新型產品，所謂;無觸點全封閉;新技術主要是三方面內容：其一;無觸點;是指一方面產品內部使用無觸點式光電偶合器，由于無觸點也就無磨損，故而壽命長。其二;全封閉;是指一方面在產品內部所使用無觸點式光電偶合器本身是全封閉的，另一方面產品外殼進行密封處理，確保本產品完全密封、將粉塵、水氣、腐蝕性氣體等因素的影響降到zui低限度。其三本產品在機械結構方面進行了大膽、實用的改進，使機械轉動部分的摩擦大為減少。
技術參數:
交流電壓：220V&plun;15（電壓范圍：190V~250V）
負載電流：≤            絕緣電阻：>500MΩ
動作檢測距離：≤10mm     輸出信號：開關量信號
動作力：50&plun;10N           動作行程：50&plun;2mm
工作溫度：-20℃~+70℃     工作濕度：93&plun;2
復位方式：手動復位        響應時間：<2mS
防護等級：IP66            產品重量：1.4Kg
