山東卓信電氣有限公司DH-SX-III數顯打滑開關安裝方法
本機用于對輸送機帶速進行線性檢測的新型裝置，對帶速進行實時監測，已廣泛應用于輸送系統中的膠帶上，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，為膠帶機的運行提供了可靠的檢測手段。
【詳細說明】

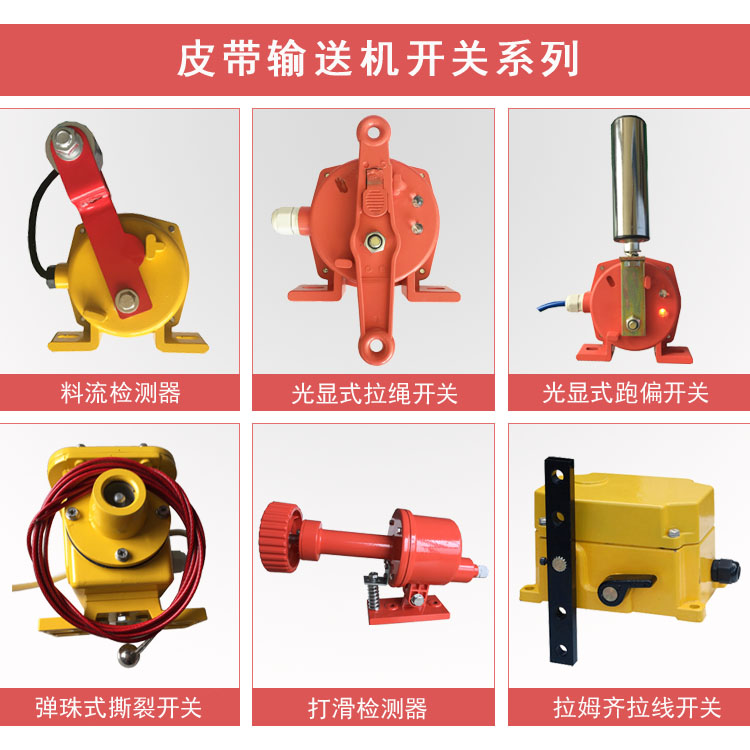

山東卓信DH-SX-III數顯打滑開關安裝方法
工作原理
當觸輪隨膠帶機運行而帶動速度內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。結構特性 觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。鑄鋁外殼，連接處配有密封圈，具有較好的防水性。技術準確，工作穩定。計數開關的預置數可根據用戶需要進行設置。
技術參數
1、用環境條件
a、環境溫度：-15℃~+40℃
b、相對濕度：不大于80
2、主要技術參數
a、工作電壓：220VAC&plun;10
b、測速范圍：20~999r/min
c、整機功耗<15W
、開關形式：常閉型
結構特點
1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。
2、機內開關采用常閉型、若帶速低于80既可跳閘或停機。
安裝與使用
本機安裝在輸送機膠帶的下面，安裝后應保證膠帶有料情況下使打滑與膠帶面平行，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，同時膠帶無料運轉時觸輪與膠帶面應可靠接觸，且安置位置保證在振動zui小和膠帶抖動zui小的地方。
