產品型號：DH-03E-1-W、SMS-T3
發布時間：2014-12-25
已獲點擊：533
詳細說明
結構特點

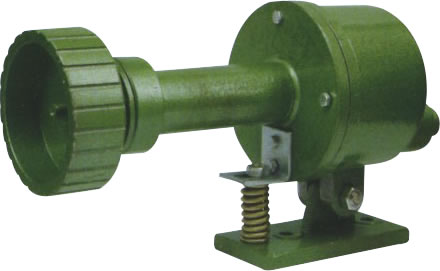

本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成。觸輪采用鑄鐵鑄造。表面銑槽以耐磨打滑作用。殼體采用鋁鑄造，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，連接處配有密封圈可使本機減輕重量和具有較好防水性能。
本機內開關采用常閉型，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，若帶速低于0.8即可跳閘或停機。
結構特性：
1.本機由控制箱與傳感器兩部份組成,控制箱采用密封措施,防法防水性能較好。傳感器為磁電式,安裝方便,可靠性高。
2.由于控制部份采用CMOS電路,溫度適應性能較好。
工作電源：AC220V 頻率 50-60Hz
2, 溫度范圍：-20℃～ 70℃
3, 啟動延時：約10秒鐘
4, 觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5, 轉 速: 30-100轉/分.
SMS-BI、SMS-PXK-BI、SMS-T3、DH03E-1-W、DH01E-1-W、DH02E-1-W、DH03E-1-TH 、DH01E-1-TH打滑檢測開關
，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。傳真：0537-2228358
