產品名稱：BH-PDDW-DHKG打滑開關，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，IP67
產品型號：BH-PDDW-DHKG
所屬類別：打滑開關 > 防爆打滑開關
發布時間：2018-05-28
已獲點擊：128
詳細說明
BH-PDDW-DHKG打滑開關，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，打滑檢測器
工作原理
當觸輪隨膠帶機運行而帶動內部的脈沖盤，在脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中，經放大，整形后進行計數。其計數值與預置數比較。判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。
技術參數
使用環境條件
環境溫度：-20℃—+50℃
相對濕度 不大于80%
主要技術參數
工作電壓 AC 220V±10%
輸入信號10mV-10V
測速范圍 20-999r/min
整體功耗 ＜15W
開關形式 常閉型
雙向拉繩開關 LLP1-S、JLK3-S、LLP1-Z、JLK3-Z、LLP2-1、KLT2-1、LLP2-2、KLT2-2、HFKLT2-2、LLP2-3、KLT2-3、
HFKLT2-3、LLP3-S、JLK2-S、JLK4-S、JLKJ-S、JSB-KLS-1、DH-III、DH-II打滑開關/帶式輸送機失速保護裝置
LLP3-Z、JLK2-Z、JLK4-Z、JLKJ-Z、JSB-KLS-2、LLP4-Z、
FKLT2-Z、LLP4-Y、FKLT2-Y、LLP5-1、KLT2A-1、LLP6-1、LSF-1、LSF-2、LLP6A-L、LLP7-I、LLP7-2、LXA-01GKH-T1-A、
LXA-01GKH-T2-A、LXA-02GKH-T1-F、LXA-02GKH-T2-F、XLLS-I、XLLS-II、HFKLT2-I、
皮帶打滑測速裝置、打滑開關 XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S

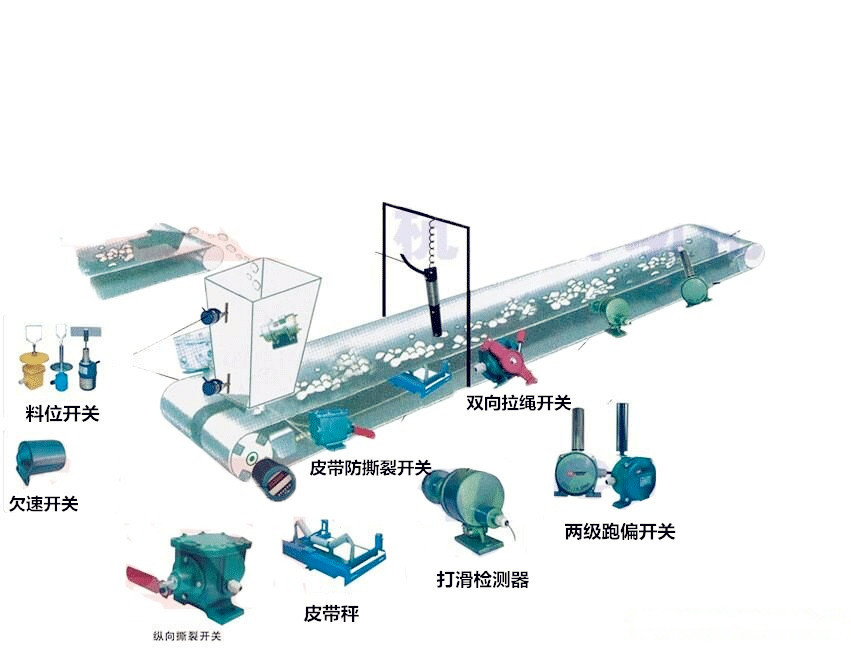

山東卓信公司專業生產銷售：氣動元件、接近開關、磁性開關、光電開關、皮帶輸送保護系統、雙向拉繩開關、兩級跑偏開關、打滑開關、溜槽堵塞開關、縱向撕裂開關、霍爾傳感器、傾斜開關、井筒開關、礦用防爆磁性接近開關、欠速開關、電梯開關、失速開關等。
，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。傳真：0537-2228358
